ИЗГОТОВЛЕНИЕ УСТАНОВОК ТИПА БДР


ИЗГОТОВЛЕНИЕ УСТАНОВОК ТИПА БДР

НАЗНАЧЕНИЕ

Установка электронасосная дозировочная мембранная типа 2УНД11М (далее по тексту установка) предназначена для объемного дозирования различных химических реагентов (ингибиторов, деэмульгаторов и др.) в том числе нейтральных и агрессивных, токсичных, горючих, легковоспламеняющихся и врывоопасных жидкостей с температурой от минус 40 до +80 С и кинематической вязкостью не более 8х104 м 2/с (8 см2/с), имеющих твердые включения максимальным размеров до 0,1 мм, максимальная массовая концентрация которых не превышает 0,2%, не вызывающих химического разрушения материалов проточной части из сталей 10Х17Н13М2Т, 12Х18Н10Т ГОСТ 5632-72, стали 20 ГОСТ 1050-88 и стали 09Г2С ГОСТ 19281-89.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Установка выпускается в общепромышенном или взрывозащищенном исполнениях.

Маркировка взрывозащиты, не ниже 1ExdIIBT4

Тип гидроблока дозировчного агрегата - мембранный со сдвоенной "сэндвич" мембранной и втроенным предохранительным клапаном (возможно комплектация дозировочным агрегатом с плунжерным гидроблоком)*.

Производительность дозировчных агрегатов - от 0,1 до 10000 л/мин*

Давление нагнетания - до 350 кгс,см2

Материал проточной части - углеродистая или нержавеющая сталь*

СИСТЕМЫ УПРАВЛЕНИЯ ДОЗИРОВОЧНЫМИ УСТАНОВКАМИ

Для удобства управления работой дозировочной установки в ручном и (или) автоматическом режиме (безлюдные технологии), возможно комплексная разработка дозировочной установки с системами дистанционного автоматического управления.

Разарботка установки и системы управления производится по Вашему техническому заданию, используя огромный опыт разработки данных систем на предприятии и имеющихся у Вас АСУ ТП

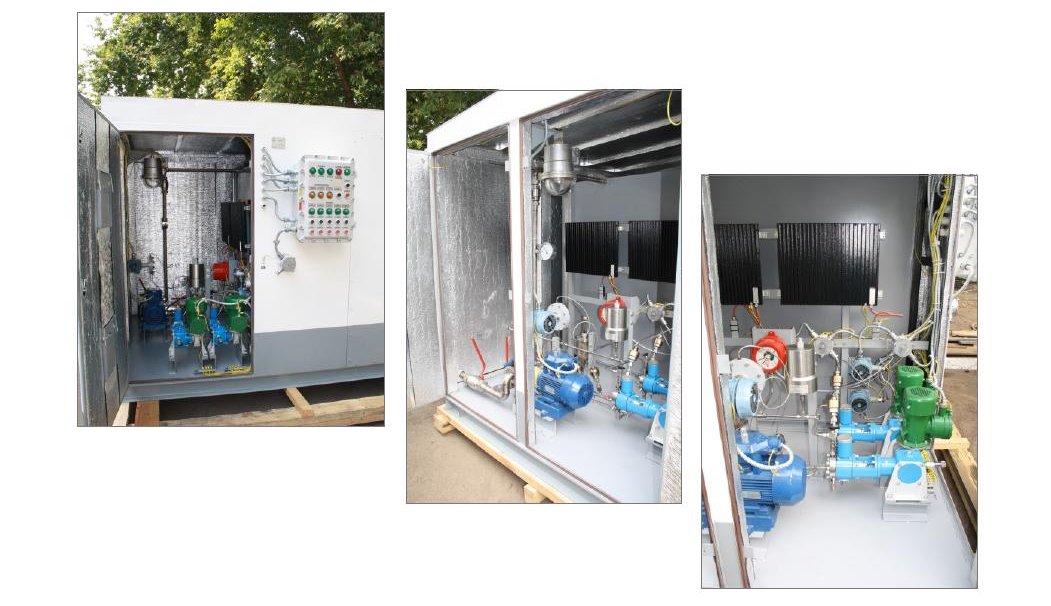

В СОСТАВ ДАННЫХ УСТАНОВОК ВХОДЯТ

  • дозировочные агрегаты плунжерного или мембранного исполнения, количество агрегатов подбирается под требуемый технологический процесс;
  • расходная емкость с визуальным уровнемером и калибровочным сосудом, возможна установка электронных датчиков текущего уровня и сигализаторов верхнего и нижнего уровня;
  • шестеренный насос для загрузки реагента в расходную емкость и перемешивания;
  • электроконтактный манометр или другие приборы КИПа для контроля текущего состояния процесса дозирования;
  • гидравлическая обвязка всего технологического оборудования согласно требуемой технологической схеме;
  • все элементы установки располагаются в каркасной раме закрытой щитами (блок-закрытый);
  • возможно утепления блока, установки внутри него освещения, электообогрева и вентиляции;
  • снаружи установки располагается взрывозащищенный (по требованию) пост управления со следующими функциями: управления работой дозировчных и дополнительных насосов, котроль и визуализация текущего состояния установки, управление освещением, обогревом и вентиляцией, выдача сигналов на АСУ ТП верхнего уровня;
  • комплектация установки и функции поста управления обговариваются при заказе.
