ФИЛЬТРЫ ГАЗОВЫЕ
ОКП 36 8370
ОКПД2 28.99.39.190

Сфера использования фильтров газовых

Нефтяные месторождения:
  • Очистка попутного нефтяного газа (ПНГ) ;
  • Очистка ПНГ для целей дальнейшей транспортировки, использования в качестве топлива ГТУ, ГПУ, котельных и ТЭС
  • Очистка ПНГ для обеспечения корректной работы учетной аппаратуры ПНГ (расходомеров любых типов)

Газо-конденсатные месторождения и транспорт газа:
  • Очистка добываемого природного газа (ПГ) от механических примесей на УКПГ
  • Очистка ПГ для дальнейшей транспортировки до и после компрессорных станций
  • Технологические сепараторы в блоках низкотемпературной сепарации ПГ
  • Очистка ПГ для обеспечения корректной работы коммерческих узлов учета
  • На узлах редуцирования газа

НПЗ, ГПЗ, нефтехимия
  • Очистка поступающего газа и попутного нефтяного газа на ГПЗ
  • Очистка попутного нефтяного газа выделяемого в процессе обработки нефти на НПЗ и подготовки его до состояния топливного газа




УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ФИЛЬТРА ГАЗОВОГО

Фильтр газовый предназначен для очистки природного газа (в том числе попутного нефтяного) и воздуха от механических примесей (окалины, пыли) с целью предотвращения засорения и износа газового оборудования.

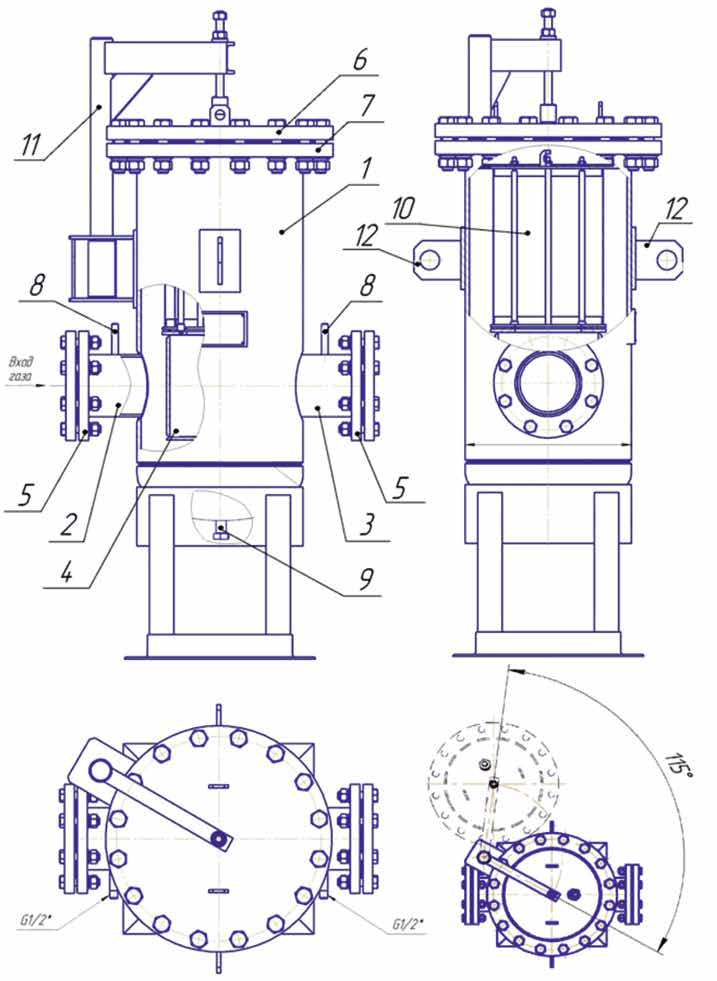

Рассмотрим конструкцию фильтров на примере фильтра ФГ-32:
Фильтр состоит из следующих основных частей: корпуса 1 с входным 2 и выходным 3 патрубками, стакана 4, приваренного к выходному патрубку 3, фланцев 5, приваренных к входному 2 и выходному 3 патрубкам, крышки 6 с фланцем 7, штуцеров 8 и патрубка 9 с заглушкой. Внутри корпуса 1 на стакане 4 установлен фильтрующий элемент 10, состоящий из фланцев и металлической сетки. Наружный диаметр фильтрующего элемента приблизительно равен диаметру условного прохода фильтра. Фильтрующий элемент поджимается к стакану гайками и шпильками, ввернутыми в стакан. Крышка 6 соединена с фланцем 7 по ГОСТ 12820-80, ГОСТ 12821-80 или ГОСТ 28759.3-90 с проложенной между ними прокладкой по ГОСТ 481-80 или спирально-навитой прокладкой по ГОСТ Р 52376-2005. На корпусе фильтра имеется красная стрелка, показывающая направление движения газа.
При прохождении газа через ФГ одна часть механических примесей газа осаждаются на фильтрующем элементе 10, другая вместе с частью конденсата накапливается в донной части корпуса 1. Степень загрязнения фильтра определяется по перепаду давления на фильтрующем элементе 10,измеряемому прибором, подсоединённым к штуцерам 8. При засорении сетки фильтрующего элемента необходимо снять крышку 6, вынуть фильтрующий элемент 10, промыть, просушить и установить в обратном порядке или заменить его новым. Конденсат и грязь из донной части корпуса 1 удаляются через патрубок 9.
Фильтры, с верхней крышкой весом более 20 кг, оснащаются подъемно-поворотным устройством 11, которое позволяет после снятия крепежных болтов приподнять крышку фильтра и отвести ее в сторону,освобождая доступ к фильтрующим элементам.
Для строповки фильтра предусмотрены проушины 12.
В фильтрах тонкой очистки от 1 мкм до 20 мкм внутри корпуса 1 на стакане 2 может быть установлено более одного фильтрующих элемента, каждый из которых имеет каркас, две защитные сетки и одну сетку для тонкой фильтрации.



Код изделия
Мах пропускная способность при РN 1,2
МПа и ΔР=2,5 кПа нм3/ч, (не менее)
Расчетное давление
 максимальное
(PNmax), МПа
Условный проход
 (DN), мм
Перепад давления
на фильтре (ΔР), кПа:
 чистом/загрязненном
Масса, кг
(для фильтра PN16)
Степень фильтрования, мм
0,25
0,08
0,04
,0,02
ФГ-32
2500
1200
800
400
1,6
32
2,5/5,0
23
ФГ-50м
3000
1600
1200
500
1,6
50
2,5/5,0
30
ФГ-50
5000
3000
2100
750
1,6
50
2,5/5,0
50
ФГ-80м
13000
7500
5000
1800
1,6
80
2,5/5,0
63
ФГ-80
19000
9000
6000
2500
1,6
80
2,5/5,0
125
ФГ-100
20000
12000
5500
3000
1,6
100
2,5/5,0
130
ФГ-125
26000
15000
9000
4000
1,6
125
2,5/5,0
190
ФГ-150
46000
28000
13000
6000
1,6
150
2,5/5,0
210
ФГ-200
60000
37000
15000
7000
1,6
200
2,5/5,0
290
ФГ-250
75000
46000
20000
10000
1,6
250
2,5/5,0
325
ФГ-300
90000
55000
22000
11000
1,6
300
2,5/5,0
600
ФГ-350
105000
60000
25000
12500
1,6
350
2,5/5,0
950
ФГ-400
120000
74000
30000
15000
1,6
400
2,5/5,0
1050
ФГ-500
150000
92000
40000
20000
1,6
500
2,5/5,0
1320
ФГ-600
180000
115000
49000
25000
1,6
600
2,5/5,0
2090
ФГ-700
210000
125000
60000
30000
1,6
700
2,5/5,0
2790
ФГ-800
240000
150000
70000
35000
1,6
800
2,5/5,0
3010
ФГ-1000
400000
220000
100000
50000
1,6
1000
2,5/5,0
4500
ФГ-1200
700000
350000
120000
60000
1,6
1200
2,5/5,0
5200

Примечания к таблице:

  1. В таблице приведены основные технические параметры стандартных фильтров с абсолютной тонкостью фильтрования более 0,02 мм (от 20 мкм).
  2. По техническому заданию (опросному листу) Заказчика компания разработает фильтр специальной конструкции любой степени сложности.
  3. Максимальная пропускная способность фильтров ФГ (Qmax) при Р≠1,2 МПа и ΔР≠2500 Па (на чистом фильтре) определяется следующим образом:
    • Q – максимальная пропускная способность фильтра по таблице, нм3/ч;
    • Рн – новое значение избыточного давления, МПа;
    • ΔРн – новое значение перепада давления на фильтре, Па.
  4. Максимальная пропускная способность фильтров и фильтрующих элементов с другой (отличающейся от приведенной в таблице) абсолютной тонкостью фильтрования имеет значения, указанные в паспорте или руководстве по эксплуатации на конкретный фильтр, куда она должна быть внесена после необходимых расчетов согласно технического задания (опросного листа).

ГАБАРИТНЫЕ РАЗМЕРЫ ФИЛЬТРОВ (ФГ)

ФИЛЬТРЫ ФГ-32, 50 М


Технические характеристики

Обозначение
PN
DN
D1
D2D3 D4
NH1
H2L
Фланцы по ГОСТ
ФГ32/16П-80-0,8-Ф1А-У1
16
32 215108
100
18
4
220 392
250
Тип 01
ГОСТ 33259-2015
ФГ32/25П-40-1,7-Ф1АД1-УХЛ1
25
32
230 108
100
18
4
220
392
260
ФГ32/40П-20-2,7-ФЗАК-УХЛ1
40
32
230
108
100
18
4
220
392
350
Тип 11
ГОСТ 33259- 2015
ФГ32/63П-10-4,2-Ф9АК-УХЛ1
63
32
250
108
115
22
4
220
392
450
ФГ32/100П-200-6,7-Ф7АК-УХЛ1
100
32
265
108
100
26
4
220
392
460
ФГ32/160П-80-10-Ф7АД1-УХЛ1
160
32
265
108
100
26
4
220
392
460
ФГ50М/16П-80-0,8-Ф1А-У1
16
50
215
108
125
18
4
220
392
250
Тип 01
ГОСТ 33259-2015
ФГ50М/25П-40-1,7-Ф1АД1-УХЛ1
25
50
230
108
125
18
4
220
392
260
ФГ50М/40П-20-2,7-ФЗАК-УХЛ1
40
50
230
108
125
18
4
220
392
350
Тип 11
ГОСТ 33259-2015
ФГ50М/63П-10-4,2-Ф9АК-УХЛ1
63
50
250
108
135
22
4
220
392
450
ФГ50М/100П-200-6,7-Ф7АК-УХЛ1
100
50
265
108
145
26
4
220
392
460
ФГ50М/160П-80-10-Ф7АД1-УХЛ1
160
50
265
108
145
26
4
220
392
460


ГАБАРИТНЫЕ РАЗМЕРЫ ФИЛЬТРОВ (ФГ)
ФИЛЬТРЫ ФГ - (DN 50 ... DN 80М)

Технические характеристики
Обозначение
PN
DN
D1
D  2
D3
D4
N
H1
H2
L
Фланцы по ГОСТ
ФГ50/16П-80-0,8-Ф1А-У1
16
50
335
219
125
18
4
245
700
364

Тип 01 ГОСТ 33259-2015
ФГ50/25П-40-1,7-Ф1АД1-УХЛ1
25
50
360
219
125
18
4
245
700
370
ФГ50/40П-20-2,7-ФЗАК-УХЛ1
40
50
375
219
125
18
4
245
700
500


Тип 11 ГОСТ 33259-2015
ФГ50/63П-10-4,2-Ф9АК-УХЛ1
63
50
405
219
135
22
4
245
700
600
ФГ50/100П-200-6,7-Ф7АК-УХЛ1
100
50
430
219
145
26
4
245
700
630
ФГ50/160П-80-10-Ф7АД1-УХЛ1
160
50
430
219
145
26
4
245
700
630
ФГ80М/16П-80-0,8-Ф1А-У1
16
80
335
219
160
18
4
245
700
510

Тип 01 ГОСТ 33259-2015
ФГ80М/25П-40-1,7-Ф1АД1-УХЛ1
25
80
360
219
160
18
4
245
700
515
ФГ80М/40П-20-2,7-ФЗАК-УХЛ1
40
80
375
219
160
18
4
245
700
620


Тип 11 ГОСТ 33259-2015
ФГ80М/63П-10-4,2-Ф9АК-УХЛ1
63
80
405
219
170
22
4
245
700
704
ФГ80М/100П-200-6,7-Ф7АК-УХЛ1
100
80
430
219
180
26
4
245
700
720
ФГ80М/160П-80-10-Ф7АД1-УХЛ1 160
80
430
219
180
26
4
245
700
720


ГАБАРИТНЫЕ РАЗМЕРЫ ФИЛЬТРОВ (ФГ)
ФИЛЬТРЫ ФГ - (DN 300, DN 400)

Технические характеристики
Обозначение PN DN D1 D2
D3
D4
N
H1
H2
L
Фланцы по ГОСТ
ФГ300/16П-80-100-Ф1АЛД1-УХЛ1
16
300
840
630
410
26
12
900
1800
950



ГОСТ 12820-80
ФГ400/16П-80-180-Ф1АЛД-У1
16
400
1020
820
525
30
16
1000
2050
1140
ФГ300/25П-40-160-Ф3АЛД1-УХЛ1
25
300
845
630
430
30
16
900
1800
950
ФГ400/25П-40-280 -Ф3АЛД-У1
25
400
1075
820
550
36
16
1000
2050
1140

ГАБАРИТНЫЕ РАЗМЕРЫ ФИЛЬТРОВ (ФГ)
ФИЛЬТРЫ ФГ - (DN 500 ... DN 800)

Технические характеристики
Обозначение
PN
DN
D1
D2
D3
D4
N
H1
H2
L
Фланцы по ГОСТ
ФГ500/16П-80-290-Ф1АЛД1-УХЛ1
16
500
1255
1020
650
33
20
1000
2350
1340



ГОСТ 12820-80
ФГ600/16П-80-420-Ф1АЛД-УХЛ1
16
600
1484
1220
710
39
20
1100
2710
1670
ФГ700/16П-80-570-Ф1АЛД1-УХЛ1
16
700
1550
1420
840
36
24
1150
2925
1850
ФГ800/16П-200-740-Ф9АЛК-У1
16
800
1550
1420
950
39
24
1200
3200
1850


СЕПАРАТОР ГАЗОВЫЙ
СГ50/100С-20-5-Ф7АЛК-У1


Технические характеристики

Наименование параметров
Значение параметра
Условный проход, мм
Ду 50
Максимальное рабочее давление, МПа
10,38
Рабочий перепад давления, ΔР, МПа
0,0025-0,005
Максимальный расход газа при Р=6,3 МПа, нм3/час
5240
Эффективность сепарации жидких частиц, %
99,5
Тонкость фильтрации, мкм
20
Температура окружающей среды, °С
от -60 до +40
Скорость газа при Р=10,38 МПа, м/с
12,6


Для изготовления используется:

  • корпус сепаратора 12Х18Н10Т
  • опора: сталь 09Г2С
  • завихритель сепаратора: сталь 12Х18Н10Т

В комплект сепаратора входят:
  • ответные фланцы (2 шт.)
  • межфланцевые прокладки (2 шт.)
  • комплект крепежных элементов для ответных фланцев (2 шт.)

Таблица штуцеров
Обозначение
Назначение
Ду, мм
Материал ответного
фланца (штуцера)
а1
Вход природного газа
50
09Г2С
б1
Выход природного газа
50
12Х18Н10Т
в1
Полный слив конденсата
20
12Х18Н10Т
г1
Слив конденсата
15
09Г2С
г2
Слив конденсата
15
09Г2С
д1
Замена фильтрэлемента
150
12Х18Н10Т
е1
Установка дифманометра
8
12Х18Н10Т
ж1
Установка дифманометра
8
12Х18Н10Т
и1
Установка сигнализатора уровня
40
12Х18Н10Т
и2
Люк для осмотра и очистки
150
12Х18Н10Т
и3
Люк для осмотра и очистки
80
12Х18Н10Т


ФИЛЬТР ГАЗОВЫЙ
СГ100/16С-80-5-Ф1АЛД-У1

Технические характеристики

Наименование параметров
Значение параметра
Максимальное рабочее давление, МПа
1,6
Максимальная пропускная способность при Р=1,2 МПа, нм3/час
5000
Тонкость фильтрации, мкм
80

1. *Размеры для справок.
2. Н14, h14, ±(IT14/2).
3. Сварка по ГОСТ 16037-80.
4. Контроль качества сварного шва С17 произвести внешним осмотром, измерениями по РД 03-606-03 и методом ультразвукового контроля по ГОСТ 14782-86.
5. Герметичность резьбовых соединений поз. 6,28, обеспечить герметиком «Фиксатор-6» ООО «Химтранзит».
6. Сепаратор испытать на прочность пневматическим давлением в зависимости от рабочего согласно СП 62.13330.2011. Утечки и падение давления не допускаются.

ФИЛЬТР ГАЗОВЫЙ
ФГ150/16П-80-1,25-Ф3АЛД-У1

Технические характеристики
Таблица штуцеров
Обозначение Назначение
Условный проход, Ду
Условное давление, Ру
Примечание
А
Вход газа
Dy150
1,6
1-50-16 ГОСТ 12820-80 1-50-16 ГОСТ 12820-80 (отв.)
Б
Выход газа
Dy150
1,6
1-50-16 ГОСТ 12820-80 1-50-16 ГОСТ 12820-80 (отв.)
В
Заглушка
Dy400
1,6
1-400-16 ГОСТ 12820-80 1-400-16 АТК 24.200.02.90 (отв.)
Г
Дренаж
Dy32
1,6
1-32-16 ГОСТ 12820-80 1-32-4,0 АТК 24.200.02.90 (отв.)
Д, Е
Установка прибора для измерения перепада давления
Dy15
1,6
G1/2

Наименование параметров
Значение параметра
Условный проход, мм
50
Расчетное давление, МПа
1,6
Рабочее давление, МПа
1,2
Перепад давления, кПа
2,5-10,0
Производительность, нм3/ч
1250
Степень фильтрации, мм
0,08
Расчётная температура, °С
от -35 до +50
Материал фильтрующего элемента
12Х18Н10Т
Материал основных деталей
сталь 20
Прибавка на коррозию, мм
3
Срок службы, не менее, лет
20

СЕПАРАТОР ГАЗОВЫЙ
СГ150/160С-20-25,1-Ф7АЛД-У1

Технические характеристики
Наименование параметров
Значение параметра
Условный проход, мм
150
Условное давление, МПа
16,0
Рабочий перепад давления, МПа
0,02-0,05
Производительность, нм3/ч
67000
Тонкость фильтрации, мкм
20
Прибавка на коррозию, мм
3
Материал основных деталей
Ст 20

Таблица штуцеров
Обозначение
Назначение
Условное
давление, PN
Условный
проход, DN
Кол-
во
Примечание
А
Вход газа
100
150
1
7-150-100 ГОСТ 12821-80
7-150-100 ГОСТ 12821-80 (отв.)
Б
Выход газа
150
1
7-150-100 ГОСТ 12821-80
7-150-100 ГОСТ 12821-80 (отв.)
В1, В2
Дренаж
25
2
7-25-100 ГОСТ 12821-80
4-25-100 АТК 24.200.02.90 (отв.)
Г
Для манометра
50
1
7-50-100 ГОСТ 12821-80
1-50-100 АТК 24.200.02.90 (отв.)
Д
Люк-лаз
500
1
Фланец 500-10 ГОСТ 28759.4-90
Крышка 4-500-6,3 ОСТ 26-2008-83
Е1, Е2, Е3, Е4
Для уровнемера
50
4
7-50-100 ГОСТ 12821-80
4-50-100 АТК 24.200.02 (отв.)
Ж1, Ж2
Для дифманометра
15
2
1/2 NPT (внутр.)


ФИЛЬТР ГАЗОВЫЙ
ФГ200/16П-10-9-Ф1АЛД1-УХЛ1

Технические характеристики



Наименование параметров
Значение
параметра
Максимальное
рабочее
давление, МПа
1,6
Рабочий перепад давления, кПа
на чистом элементе
на засоренном элементе

2,5
5,0
Максимальный расход газа
 при Рmin=2,5 МПа, ст. м3
9000
Номинальная тонкость
фильтрования, мкм
10
Температура окружающей
среды, °С
от -60 до +60
Материал
изготовления
сталь 09Г2С

ФИЛЬТР ГАЗОВЫЙ
ФГ250/16П-0,1-4,250-Ф3АЛДД1-УХЛ1

Технические характеристики
Наименование параметров
Значение параметра
Давление условное, МПа
PN1,6
Проход условный, мм
DN250
Тонкость фильтрации, мкм
0,1
Расход газа при Рраб=0,06 МПа, нм3/ч
4250
Скорость газа, м/с, не более
15
Материал изготовления
сталь 09Г2С


В комплект сепаратора входят:
  • ответные фланцы 1-250-16 ст.09Г2С ГОСТ 12820-80 (2 шт.)
  • крепеж, прокладки к фланцам (2 комп.)
  • дифференциальный манометр ДСП-80В РАСКО (1 шт.)
  • импульснве трубки для подключения ДСП-80 (2 шт.)
  • кран шаровый Ду15 для подключения ДСП-80 (2 шт.)


ФИЛЬТР ГАЗОВЫЙ
ФГ250/25П-80-104-Ф3АЛД-У1

Технические характеристики
Наименование параметров
Значение параметра
Давление условное, МПа
PN25
Проход условный, мм
DN250
Максимальное рабочее давление, МПа
1,8
Минимальное рабочее давление, МПа
1,2
Производительность по газу при Рmax, нм3/ч
104000
Производительность по газу при Рmin, нм3/ч
89000
Абсолютная тонкость фильтрации, мкм
80
Допустимый перепад давления, кПа:
 на чистом фильтрующем элементе
 на загрязненном фильтрующем элементе
2,5 5,0
Масимально допустимый перепад давления, кПа
20
Температура окружающей среды, °С
от -35 до +50
Материал изготовления:

основной
прибавка на коррозию
фильтрующий элемент
сталь 20
  3
сталь 12Х18Н10Т


ФИЛЬТР ГАЗОВЫЙ ФГ400/63Т-40-30-Ф7ЛДД1-У1

Технические характеристики
Таблица штуцеров
Обозначение
Назначение Условный проход, DN
Условное
давление, PN
Примечание
А
Вход газа
400
63
3-400-63 ГОСТ 12821-80
2-400-63 ГОСТ 12821-80 (отв.)
Б
Выход газа
400
3-400-63 ГОСТ 12821-80
2-400-63  ГОСТ 12821-80 (отв.)
В1, В2
Подключение дифманометра
15

Г
Люк смотровой
400
3-400-63 ГОСТ 12821-80
2-400-6,3 АТК 24.200.02 (отв.)
Д
Дренаж
Dy 50
3-50-63 ГОСТ 12821-80
2-150-6,3  АТК 24.200.02 (отв.)

Наименование параметров
Значение параметра
Условное давление, МПа
6,3
Условный проход, мм
400
Рабочее давление, МПа
3,0-4,5
Перепад давления, кПа
2,5-10,0
Производительность, нм3/ч
12000-30000
Степень фильтрации, мм
0,04
Материал основных деталей
сталь 20
Прибавка на коррозию, мм
3


ФИЛЬТР ГАЗОВЫЙ
ФГ1400/16П-100-420-ЛБД1-УХЛ-СИ



Технические характеристики
Таблица штуцеров
Обозначение
Назначение Условный
проход, DN
Условное
давление, PN
Примечание
А
Вход газа
1400
16
1-1400-16 ГОСТ 28759.2-90
Б
Выход газа
1400
1-1400-16 ГОСТ 28759.2-90
В1, В2
Подключение прибора для
измерения перепада давления
15
Кран DN 15, PN 16 под приварку
Г
Люк смотровой
1400
1-1400-16 ГОСТ 28759.2-90
Д
Дренаж
200
1-200-16 ГОСТ 12820-80

Наименование параметров
Значение параметра
Условное давление, МПа
16
Условный диаметр присоединяемых трубопроводов, мм
1400
Перепад давления, кПа
2,5-5,0
Максимальная производительность при Р=0,3 МПа, нм3/ч
100000
Максимальная производительность при Р=1,6 МПа, нм3/ч
420000
Степень фильтрации, мкм
100
Материал основных деталей
09Г2С
Расчетный срок службы, лет
20


Опросный лист высылается по заявке с электронной почты: sale@td.sapcon.ru


По вопросам закупки обращаться в отдел продаж, тел: (8452) 50-59-82, 50-59-83

Готов ответить на вопросы

Борбела Сергей Александрович

Зам. главного конструктора

Начальник КБ резервуарного оборудования

Тел.: +7 (8452) 50-60-22

neftemash@sapcon.ru



Готова ответить на вопросы

Смирнова Светлана Сергеевна

ведущий инженер конструктор

Тел.: +7 (8452) 50-60-22
neftemash@sapcon.ru
