ОКП 49 9100

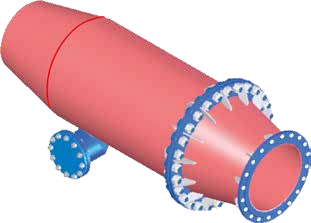

Грязевики предназначены для фильтрации или очистки воды от крупных и средних взвешенных частиц в трубопроводах тепловых сетей Ду 500 … 800 мм с параметрами Ру <= 2,5МПа (25кгс/см
2) и t<= 200°С
Пример условного обозначения при заказе:
ТС-566.01 ТУ 4991-055-00217633-2006, где:
ТС-566 – грязевик горизонтальный;
1 – условное обозначение Ду.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Обозначение
|
Условный проход, Ду, мм
|
Размеры в мм
|
Масса, кг
|
|
d
|
Дн
|
Д1
|
L
|
h1
|
|
ТС-566
|
500
|
514
|
820
|
66
|
2870
|
515
|
1243
|
|
ТС-566.01
|
600
|
610
|
920
|
770
|
2980
|
550
|
1540
|
|
ТС-566.02
|
700
|
698
|
1020
|
875
|
3220
|
605
|
2057
|
|
ТС-566.03
|
800
|
798
|
1220
|
990
|
3780
|
675
|
2867
|

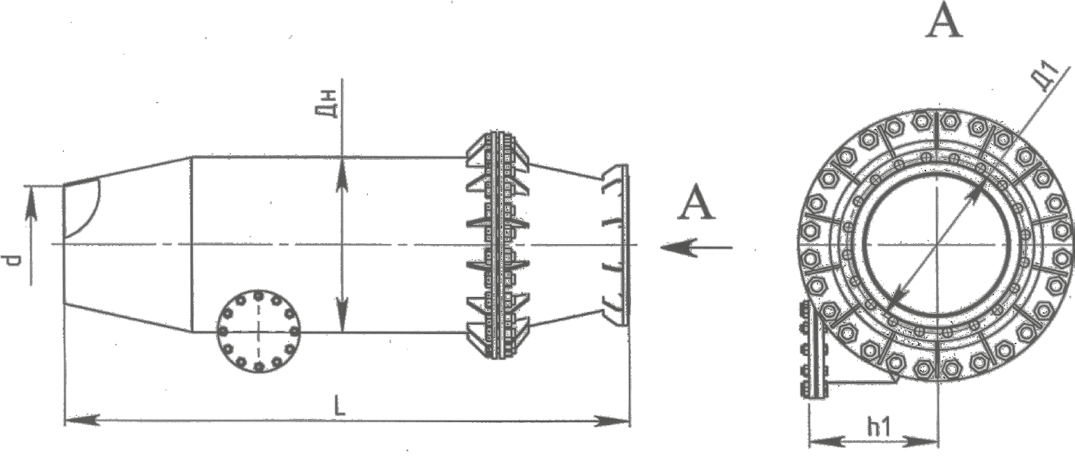

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
