ОКПД 28.21.14.120

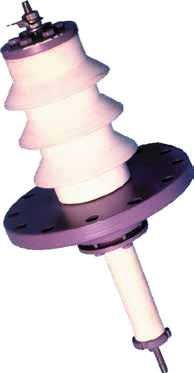

Изолятор проходной фторопластовый типа 2ИПФ предназначен для ввода электрического тока высокого напряжения в электродегидраторах для обезвоживания и обессоливания нефти. Процесс представляет собой первичную стадию обработки нефти и осуществляется на стандартных промышленных установках (ЭЛОУ).
Выпускаются два типа изоляторов: 2ИПФ и 2ИПФР (ремонтный).
Изолятор 2ИПФР предназначен для замены вышедшего из строя токоведущего стержня изолятора 2ИПФ.
Возможна замена на ИПФ-5.
Применяется в отраслях:
- нефтедобывающая;
- нефтеперерабатывающая.
Пример условного обозначения при заказе:
2ИПФР ТУ 26-02-160-76, где:
2ИПФ – изолятор проходной фторопластовый;
Р – ремонтный.

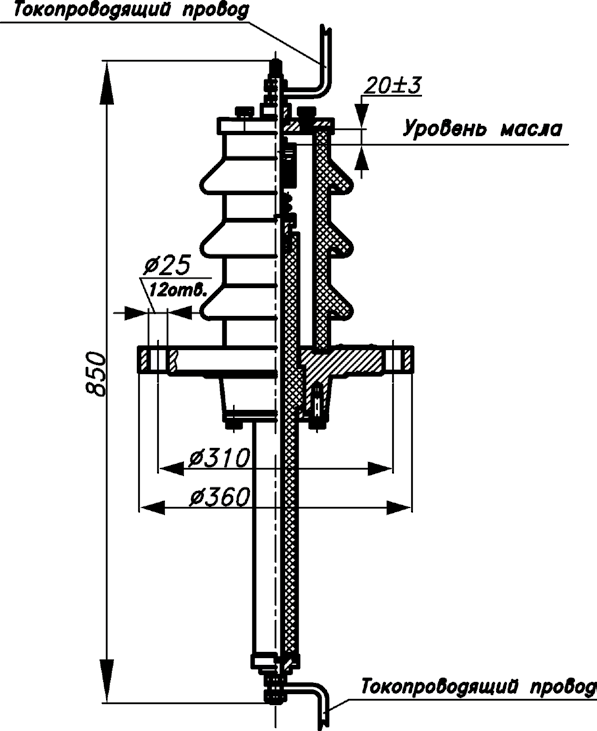

Технические характеристики и установочные размеры
Наименование показателей | Величина параметров |
2ИПФ | 2ИПФР |
Номинальное напряжение, кВ, не более | 22 |
Номинальная сила тока, А | 10 |
Рабочая температура, оС | 160 |
Максимальное рабочее давление, кгс/см2 | 18 |
Рабочая среда | сернистая нефть и
водные растворы солей |
Диаметр | 360 | 76 |
Высота | 850 |
Срок службы, лет, не менее | 3 |
Масса, кг | 43 | 7 |
Возможна замена на ИПФ-5
