ОКПД2 28.21.14.120

Изолятор проходной фторопластовый модернизированный ИПФМ предназначен для ввода электрического тока высокого напряжения в электродегидраторы обезвоживания и обессоливания нефти. Процесс представляет собой стадию первичной обработки нефти и осуществляется на стандартных промышленных установках (ЭЛОУ).
Выпускаются два типа изоляторов ИПФМ и ИПФМР (ремонтный).
Изолятор ИПФМР предназначен для замены вышедшего из строя токоведущего стержня изолятора ИПФМ.

Применяется в отраслях:

• нефтедобывающая;
• нефтеперераббатывающая;
• газоперераббатывающая;
• нефтехимическая.

Пример условного обозначения при заказе:
ИПФМР  ТУ 3689-037-00217633-01, где:
ИПФМ – изолятор проходной фторопластовый модернизированный;
Р – ремонтный.

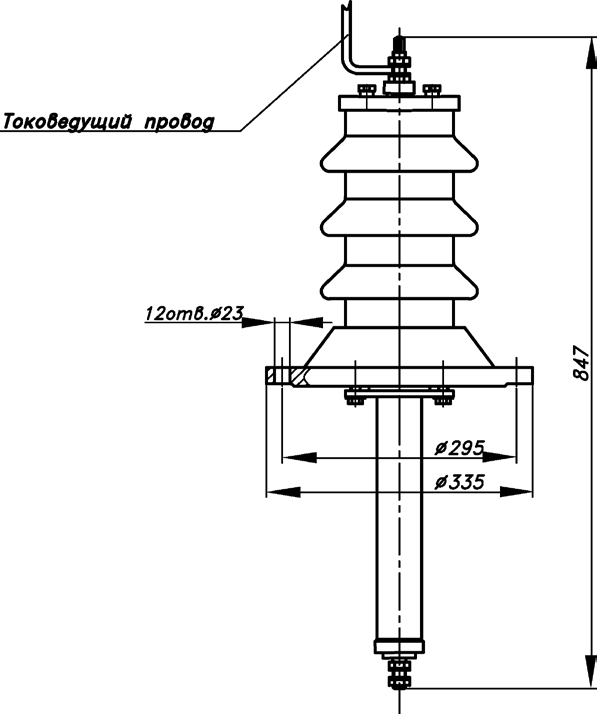

Технические характеристики и установочные размеры

Наименование параметров	Величина параметров
	ИПФМ	ИПФМР
Номинальное напряжение, кВ	22
Номинальная сила тока, А	10
Рабочая температура, °С	160
Максимальное рабочее давление, МПа (кгс/см2)	1,8 (18)
Рабочая среда	сернистая нефть и водные растворы солей
Срок службы, лет, не менее	3
Масса, кг	43	7
