Сетчатые каплеуловители СК-1

Сетчатые каплеуловители СК-1

ОКП 36 8351
Каплеуловители предназначены для дегазации нефти и очистки попутного газа в установках сбора и подготовки продукции нефтяных месторождений, а также в других аппаратах технологиях разделения воздуха и газа от жидкостей, очистки дымовых газов и газовых выбросов.

Сетчатый каплеуловитель изготавливается с применением сетчатого гофрированного рукава РСГ (п.3).

Конструкция сетчатого каплеуловителя имеет хорошую сепарирующую способность благодаря стоку жидкости из слоя насадки. Рекомендуется для замены сетчатых насадок в ректификационных, абсорбционных, отпарных и других колонных аппаратах, в нефтегазовых и газовых сепараторах, установках гидроочистки дизельного топлива, скрубберах установок разделения воздуха и очистки дымовых газов ( газовых выбросов).

Применяются на объектах:
- нефтегазодобычи
- нефтегазопереработки
- нефтехимии
- химии
- металлургии
- энергетики



Пример условного обозначения при заказе:
СК 1   ТУ 3689-030-00217633-99, где:
СК - сетчатый каплеуловитель;
1- конструктивное исполнение.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование показателей

Величина показателей

Эффективность сепарации, г/нм3, не более

0,05

Гидравлическое сопротивление, Па, не более

100

Кол-во слоев РСГ

40

Материал исполнения:


корпуса

08Х13

рукава сетчатого

12Х18Н10Т

Толщина проволоки сетчатого рукава, мм

0,3

Срок службы, лет, не менее

5

Масса, кг, не более

5,5

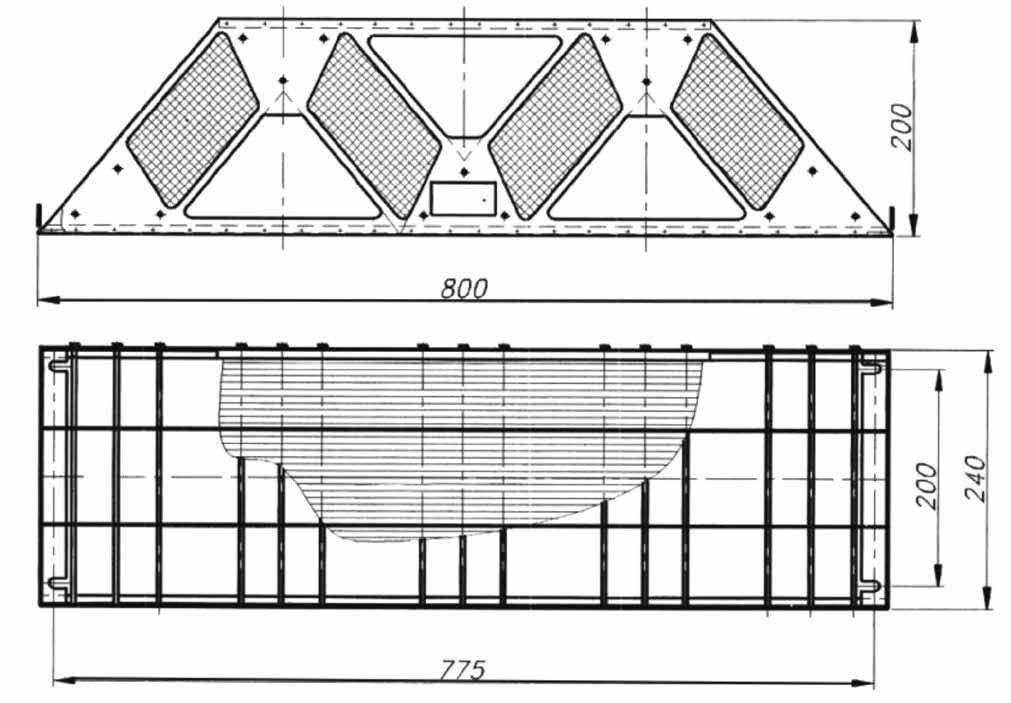

Здесь можно скачать чертеж.
