Условные обозначения


Условные обозначения


Агрегаты и установки

УНД

Установка электронасосная дозировочная

Перекачивание, дозирование химреагентов, ингибиторов, присадок нейтральных и агрессивных жидкостей со стабильными параметрами потока

 НД1П
НД3П
 НД4П
 НД5П
 НД6П
НД8П
НД10П

Агрегат электронасосный дозировочный с
плунжерным гидроблоком

Перекачивание, дозирование химреагентов, ингибиторов, присадок нейтральных и слабо агрессивных

НД1ПГ
НД3ПГ
НД6ПГ

Агрегат электронасосный дозировочный с плунжерным гидроблоком и рубашкой охлаждения (обогрева)

Перекачивание, дозирование битума, серы и других продуктов с температурой от  -40° С до +400° С

НД1М
НД3М
НД4М
НД5М
НД6М
НД8М
НД10М

Агрегат электронасосный дозировочный с мембранным гидроблоком

Перекачивание, дозирование токсичных, агрессивных и слабо агрессивных, взрывоопасных, горючих, легковоспламеняемых жидкостей

НД1МГ
НД3МГ
НД4МГ
НД5МГ
НД6МГ
НД8МГ
НД10МГ

Агрегат электронасосный дозировочный с мембранным гидроблоком и рубашкой обогрева

Перекачивание, дозирование токсичных, агрессивных и слабо агрессивных, взрывоопасных, горючих, легковоспламеняемых жидкостей

НД1МН
НД3МН
НД4МН
НД5МН
НД6МН
НД8МН
НД10МН

Агрегат электронасосный дозировочный мембранный, конструкция гидроблока допускает наличие напора во всасывающем трубопроводе

Перекачивание, дозирование токсичных, агрессивных и слабо агрессивных, взрывоопасных, горючих, легковоспламеняемых жидкостей , сжиженных газов

НД1МВ
НД3МВ
НД4МВ
НД6МВ
НД8МВ
НД10МВ

Агрегат электронасосный дозировочный с мембранным гидроблоком и выносной камерой

Перекачивание, дозирование токсичных, агрессивных и слабо агрессивных, взрывоопасных, горючих, легковоспламеняемых жидкостей с температурой до +200 (+400*) °С

* - уточняется при заказе

Конструкция


Э

Дистанционное регулирование подачи с помощью механизма электрического многооборотного (МЭМ)

Из помещения оператора

А

Общепромышленное исполнение

Трехфазные асинхронные электродвигатели серии АИР

В

Взрывозащищенное исполнение

Трехфазные асинхронные электродвигатели серии: АИМ, АИМР, АИУ, АИУР, АИМЛ.

У, УХЛ, Т

Климатическое исполнение


по ГОСТ 15150-69

1, 2, 3, 4

Категория размещения

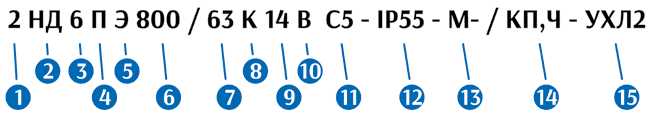

Схема построения условного обозначения агрегата

  1. Количество гидроблоков (2, 3), если один, то не показывается;
  2. Агрегат электронасосный (насос дозировочный);
  3. Максимальный ход плунжера:
    1-10 мм; 3-32 мм; 4-40 мм; 5-50 мм;
    6-60 мм; 8-80 мм; 10-100 мм;
  4. Тип гидроблока:
    • М – мембранный;
    • МН – мембранный, с допускаемым напором на всасывании;
    • МГ – мембранный горячий;
    • МВ — мембранный с выносной камерой
    • МНВ — мембранный с напором на всасывании и выносной камерой
    • П – плунжерный;
    • ПГ – плунжерный горячий;
  5. Регулирование производительности (для ручного не ставится):
    Э – с автоматическим регулированием с помощью механизма электрического многооборотного (МЭМ).
  6. Подача одного (каждого) гидроблока, л/ч;
  7. Давление нагнетания, кгс/см 2 ;
  8. Материал проточной части:
    • Е – сталь 10Х17Н13М2Т ГОСТ 5632-2014;
    • Д – сталь 20 ГОСТ 1050-2013;
    • Д1 – сталь 09Г2С ГОСТ 19281-2014 (для исполнения УХЛ);
    • К – сталь 12Х18Н10Т ГОСТ 5632-2014;
    • С – сталь 20Х13 ГОСТ 5632-2014;
    • Т – сплав ВТ1-00-ВТ6;
    • П – полимерный материал (капролон, винипласт и др.);

  1. Штуцера для затворной и охлаждающей жидкости (только для плунжерных):
    14 – (1) – без рубашки обогрева/охлаждения, (4) со штуцером для подвода уплотняющей/промывочной жидкости и отвода утечек из уплотнения плунжера;
    34 – (3) – с рубашкой обогрева/охлаждения, (4) со штуцером для подвода уплотняющей жидкости и отвода утечек из уплотнения плунжера;
  2. Исполнение по взрывозащите оборудования:
    В – взрывозащищенное;
    А – общепромышленное;
  3. Дополнительные требования по взрывозащите
    (категория взрывоопасной смеси IIC и температурная группа Т5), если не выше, чем IIBT4, то не указывается;
  4. ДТребование по пыле-влагозащищенности двигателя (IP55), если не выше IP54, то не ставится;
  5. Модификация с приводным механизмом кривошипно-шатунного типа (КШМ), указывается для приводов с ходом 10 и 32 мм (в остальных по умолчанию).
  6. Дополнительная комплектация агрегата вспомогательным оборудованием (если нет, то не показывается)
    • КП — клапан предохранительный
    • Ч — частотный преобразователь
    • КО — клапан обратный
    • ФСЖ — фильтр жидкостный
    • КГ — компенсатор гидропульсаций
    • М — манометр
    • С — сигнализатор порыва мембраны и др., по согласованию с заказчиком
  7. Климатическое исполнение и категория размещения (У2, УХЛ2).
