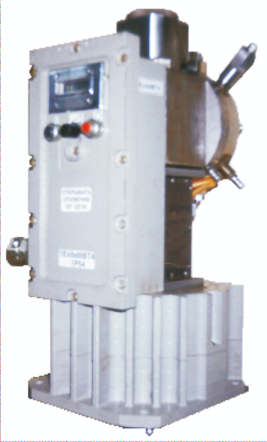

Агрегаты НД4МЛ

ОКП36 3242nd4ml

Агрегаты дозировочные с электромагнитным двигателем НД4МЛ (далее по тексту- агрегаты) предназначены для объемного дозирования нейтральных и агрессивных жидкостей с кинематической вязкостью не более 8х10-4м2/с, имеющих твердые неабразивные включения с максимальными размерами до 0,1мм, максимальная концентрация которых не превышает 0,2%.

Применение: дозированиe химреагентов в химической промышленности, в нефтепереработке, а так же в процессах химводоподготовки на ТЭЦ, АЭС и станциях питьевой воды водоканала.

Агрегаты выпускаются в климатическом исполнении УХЛ, категория размещения 4 по ГОСТ 15150-69. Агрегаты изготавливаются во взрывозащищенном и общепромышленном исполнении. Агрегаты взрывозащищенного исполнения могут эксплуатироваться во взрывоопасных зонах, помещениях и наружных установках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к 2, 3, 4 подгруппе IIВ с температурным классом Т4 по ГОСТ Р 51330.5-99, ГОСТ Р 51330.11-99, ГОСТ Р 51330.13-99. Агрегаты общепромышленного исполнения не допускают установки и эксплуатации их во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.

Агрегат имеет встроенную микро ЭВМ, осуществляющую управление всеми режимами работы, выполняющую диагностику системы и обеспечивающую выдачу информации о характере неисправности. Микро ЭВМ позволяет кроме ручного режима (все необходимые органы управления и индикаторы расположены панели) осуществлять:
     - автономный режим функционирования с предварительным программированием на длительный срок;
     - дистанционное управление – с помощью поставляемого по запросу пульта ДУ;
     - внешнее управление от ЭВМ верхнего уровня, через стандартный интерфейс RS485/RS232 или радиомодем.
     Режим внешнего управления позволяет легко адаптировать агрегат в единую автоматизированную систему.
     Агрегаты комплектуются системой датчиков, включающей датчики давления, температуры, датчики разрыва мембраны, концентратомеры и т.д., окончательная комплектация зависит от конкретных условий работы и требований, предъявляемых заказчиком. Показания всех датчиков регистрируются микро ЭВМ и в зависимости от варианта включения могут либо приниматься для внутренней корректировки режима работы, либо выдаваться по запросу ЭВМ верхнего уровня. При поставке агрегата с системой для измерения параметров технологического процесса внутренняя программа микро ЭВМ может быть изменена для оптимального соответствия конкретным условиям работы. Насосы дозаторы с линейным двигателем и МП имеют экспертное заключение ОАО Всероссийского Теплотехнического Института (ВТИ).
Пример условного обозначения агрегата

НД4МЛ 2,5Э100/10,  ТУ 3632-023-00217633-98, где:
4  - вертикальное расположение плунжера
- далее смотрите таблицу условных обозначений.
Агрегаты изготавливаются в мембранном (герметичном) исполнении. Исполнение по материалу проточной части:  Е; К; Д. Возможна поставки агрегатов с пультом дистанционного управления, депульсатором в нагнетательной линии и фильтром на всасывающей линии (вышлите заполненный опросный лист).



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2).

Напряжение питающей сети, B ~ 220, частота 50 Гц. Давление на входе агрегата не более 0,1 МПа (1 кгс/см2)



Обозначение типоразмера

Подача, л/ч

Давление нагнетания, кгс/см2

НД4МЛ 100/10 Е(Д, К) В (А)

100

10

НД4МЛ 10/100 Е(Д, К) В (А)

10

100

НД4МЛ 16/63 Е(Д, К) В (А)

16

63

НД4МЛ 63/16 Е(Д, К) В (А)

63

16

НД4МЛ 40/25 Е(Д, К) В (А)

40

25

НД4МЛ 25/40 Е(Д, К) В (А)

25

40

НД4МЛ 25/10 Е(Д, К) В (А)

25

10



Наименование параметров

Значение параметра

Допускаемая вакуумметрическая высота всасывания, м

1

Потребляемая мощность, кВт, не более

0,25

Габаритные размеры, мм, не более:


Длина

325

Ширина

315

Высота

605

Масса, кг, не более

90

Здесь можно скачать чертеж.


Опросный лист для заказа
АО "Нефтемаш"  - САПКОН предлагает поставку не только насосных агрегатов, но и изготовление и установку в комплекте: выбранный Вами насосный агрегат, фильтр для очистки жидкости, гаситель пульсации, предохранительный клапан, сигнализаторы давления, трубопроводная обвязка, соединительная коробка, жесткая рама и предохранительный клапан, настроенный на номинальное давление.
В качестве образца по составу комплекта предлагаем рассмотреть установку типа УНД11М. По информации ОАО "Газпром" комплектная поставка оборудования сокращает сроки ввода объектов, снижает затраты по монтажу.
