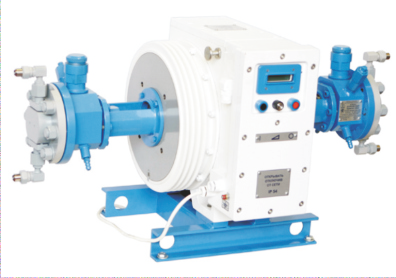

Агрегаты НД5МЛ

ОКП 36 3242nd5ml

Агрегаты дозировочные с электромагнитным приводом предназначены для объемного дозирования нейтральных, агрессивных жидкостей с кинематической вязкостью не более 8х10-4 м2/с и имеющих твердые неабразивные включения с максимальными размерами до 0,1 мм, максимальная массовая концентрация которых не превышает 0,2%.

Применение: дозирование химреагентов в химической промышленности, нефтепереработке, а так же в процессах химводоподготовки на ТЭЦ, АЭС и станциях питьевой воды водоканала.

Агрегат имеет встроенную микро ЭВМ, осуществляющую управление всеми режимами работы, выполняющую диагностику системы и обеспечивающую выдачу информации о характере неисправности. Микро ЭВМ позволяет кроме ручного режима (все необходимые органы управления и индикаторы расположены на передней панели) осуществлять:
- автономный режим функционирования с предварительным программированием на длительный срок;
- дистанционное управление -  с помощью поставляемого по запросу блока ДУ;
- внешнее управление от ЭВМ верхнего уровня, через стандартные интерфейсы RS485/RS232 или радиомодем.

Режим внешнего управления позволяет легко адаптировать агрегат в единую автоматизированную систему (пример системы подачи фосфатов в КТЦ на ТЭЦ).

Агрегаты могут комплексироваться системой датчиков: давления, температуры, разрыва мембраны, а так же концентратомерами и т.д., окончательная комплектация зависит от конкретных условий работы и требований, предъявляемых заказчиком. Показания всех датчиков регистрирует микро ЭВМ и в зависимости от варианта включения может либо приниматься для внутренней корректировки режима работы, либо выдаваться по запросу ЭВМ верхнего уровня. При поставке агрегата с системой для измерения параметров технологического процесса внутренняя программа микро ЭВМ может быть изменена для оптимального соответствия конкретным условиям работы.

Агрегаты изготавливаются в мембранном (герметичном) исполнении с одной или двумя гидравликами.
Насосы дозаторы с линейным двигателем и МП имеют экспертное заключение ОАО "Всероссийского Теплотехнического Института " (ВТИ), г. Москва. Продукция прошла обязательную сертификацию.

Пример условного обозначения агрегата:

НД5МЛ2,5 Э63/63КА-У4, ТУ 3632-023-00217633-98, где:
5 -  горизонтальное расположение плунжера
- далее смотрите таблицу условных обозначений.
Исполнение по материалу проточной части: Е; К; Д.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2). Давление на входе агрегата не более 0,1 МПа(1кгс/см2).

Напряжение питающей сети, В ~ 220, частота 50 Гц

Наименование параметров

Значение параметра

Допускаемая вакуумметрическая высота всасывания, м

1

Потребляемая мощность, кВт, не более

1,1


Обозначение

Подача, л/ч

Давление нагнетания, кгс/см2

Количество гидроблоков

L,мм

L1,мм

L2,мм

L3,мм

H,мм

H1,мм

Ду1,мм

Ду2,мм

Масса, кг, не более

НД5МЛ16/100

16

100

1

646

500

460

0

226

113

6

6

265

НД5МЛ25/160

25

160

2

960

460

400

0

200

100

10

10

320

НД5МЛ30/100

30

100

1

646

500

460

0

226

113

6

6

265

НД5МЛ63/63

63

63

2

765

500

460

0

226

113

6

6

340

НД5МЛ63/100

63

100

2

765

500

460

0

226

113

6

6

340

НД5МЛ400/6

400

6

1

770

700

640

36

332

171

15

25

280

НД5МЛ500/6

500

6

1

773

700

640

36

332

171

15

25

280

НД5МЛ630/10

630

10

2

1024

920

880

36

332

171

15

15

380

НД5МЛ800/6

800

6

2

1080

920

880

36

332

171

15

25

400

НД5МЛ1000/6

1000

6

2

1063

920

880

36

332

171

15

25

400

НД5МЛ100/63

100

63

2

782

500

460

0

274

144

6

10

230

* Конкретная конфигурация и размеры оговариваются при заказе.

На базе двигателя 1,1 кВт мы можем спроектировать и изготовить для Вас иные номиналы насосов с гидравлической мощностью (Ргидр) 6000 ед. Агрегаты могут быть выполнены с одним либо двумя гидроблоками.

Возможна поставки агрегатов с пультом дистанционного управления, депульсатором в нагнетательной линии и фильтром во всасывающей (вышлите заполненный опросный лист).

Здесь можно скачать чертеж.
