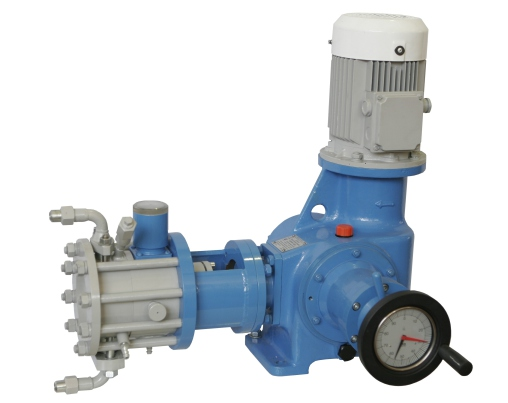

Агрегаты электронасосные НД4М, НД4МН (1,1; 1,5 кВт)


Агрегаты электронасосные НД4М, НД4МН (1,1; 1,5 кВт)

ОКП36 3242nd4m
Агрегаты электронасосные НД4М, НД4МН предназначены для объемного дозирования нейтральных, токсичных, взрывоопасных, горючих и легко воспламеняющихся жидкостей I и II класса с температурой от 233К (минус 40 °С) до 353К (+80 °С) и кинематической вязкостью не более 8·10-4 м2/с (8 см2/с), имеющих твердые неабразивные включения с максимальными размерами до 0,15 мм, максимальная массовая концентрация которых не превышает 0,2%, не вызывающих химического разрушения проточной части. Агрегаты изготавливаются в общепромышленном и взрывозащищенном исполнении.
Агрегат взрывозащищенного исполнения может эксплуатироваться во взрывоопасных и пожароопасных зонах, помещениях и наружных установках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2, категории взрывоопасной смеси IIB, с температурной группой Т4 по ГОСТ Р 51330.9-99  (МЭК 60079-10-95), ГОСТ Р 51330.11-99  (МЭК 60079-12-96),  ГОСТ Р 51330.13-99
(МЭК 60079-14-96), ГОСТ Р 51330.5-99  (МЭК 60079-4-75).
Агрегаты общепромышленного исполнения не допускают установки и эксплуатации во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся  жидкостей.
Агрегаты изготавливаются в климатическом исполнении У и УХЛ, категорией размещения
2 по ГОСТ 15150-69.
Пример условного обозначения при заказе:
НД4М 500/40ДА-У2 ТУ 3632-007-00217633-97,  где:
НД – насос дозировочный;
4 – ход плунжера 40 мм;
М – мембранное исполнение гидроблока с подпиткой мембраны "по положению";
далее смотрите таблицу условных обозначений..

Пример условного обозначения агрегата в общепромышленном исполнении допускающего напор на всасывании:
НД4МН 500/40 ЕА-У2 ТУ 3632-007-00217633-97, где :


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разница между давлением нагнетания и давлением на входе в агрегат должна быть
не менее 1 кгс/см2 (0,1 МПа). Давление на входе мембранного агрегата не более 0,1 МПа.
Давление на входе мембранного агрегата типа МН не более предельного давления нагнетания агрегата.
Напряжение питающей сети, В  ~ 380, частота 50 Гц

По требованию заказчика возможно изготовление агрегатов с рубашкой охлаждения или обогрева.

Наименование параметров

Значение параметра

Допускаемая вакуумметрическая высота всасывания, м

1


*Конкретная конфигурация и размеры оговариваются при заказе
Возможна поставка агрегатов с механизмом дистанционного управления (МЭМ или преобразователь частоты), вышлите заполненный опросный лист.

Обозначение агрегата

Подача,л/ч

Давление нагнетания кгс/см2

Габариты, мм

Масса,кг

L

L1

L2

L3

L4

H

H1

A

B

НД4М100/160Е(К,Д)А

НД4МН100/160Е(К,Д)А

100

160

630*

277*

0*

332

166

645

11*

11

11

140

НД4М100/160Е(К,Д)В

НД4МН100/160Е(К,Д)В

685

170

НД4М200/100Е(К,Д)А

НД4МН200/100Е(К,Д)А

200

100

700

400

4

354

202

645

47

15

15

175

НД4М200/100Е(К,Д)В

НД4МН200/100Е(К,Д)В

685

205

НД4М320/63Е(К,Д)А

НД4МН320/63Е(К,Д)А

320

63

700

400

4

354

202

645

47

15

15

175

НД4М320/63Е(К,Д)В

НД4МН320/63Е(К,Д)В

685

205

НД4М500/40Е(К,Д)А

НД4МН500/40Е(К,Д)А

500

40

732

400

6

354

202

645

47

15

15

140

НД4М500/40Е(К,Д)В

НД4МН500/40Е(К,Д)В

685

170

НД4М800/25Е(К,Д)А

НД4МН800/25Е(К,Д)А

800

25

774

445

7

493

270

625

140

25

25

200

НД4М800/25Е(К,Д)В

НД4МН800/25Е(К,Д)В

685

210

НД4М1250/16Е(К,Д)А

НД4МН1250/16Е(К,Д)А

1250

16

790

460

27

500

268

645

137

25

25

200

НД4М1250/16Е(К,Д)В

НД4МН1250/16Е(К,Д)В

685

230

НД4М2000/10Е(К,Д)А

НД4МН2000/16Е(К,Д)А

2000

10

806

485

33

580

296

645

170

25

32

190

НД4М2000/10Е(К,Д)В

НД4МН2000/16Е(К,Д)В

685

220

НД4М2500/5Е(К,Д)А

НД4МН2500/5Е(К,Д)А

2500

5

877

515

31

578

293

645

139

25

32

220

НД4М2500/5Е(К,Д)В

НД4МН2500/5Е(К,Д)В

685

250


Здесь можно скачать чертеж.


Опросный лист для заказа

АО "НЕФТЕМАШ"-САПКОН предлагает не только поставку насоса, но и изготовление установки в комплекте: выбранный Вами насосный агрегат, фильтр для очистки жидкости, гаситель пульсации, предохранительный клапан, сигнализаторы давления, трубопроводная обвязка, соединительная коробка, жесткая рама и предохранительный клапан, настроенный на номинальное давление, емкость для химреагентов. В качестве образца по составу комплекта предлагаем рассмотреть установку типа УНД1М и УНД11М. По мнению специалистов интегрированных нефтяных компаний ОАО "Газпром" комплектная поставка оборудования сокращает сроки ввода объектов, снижает затраты по монтажу.
