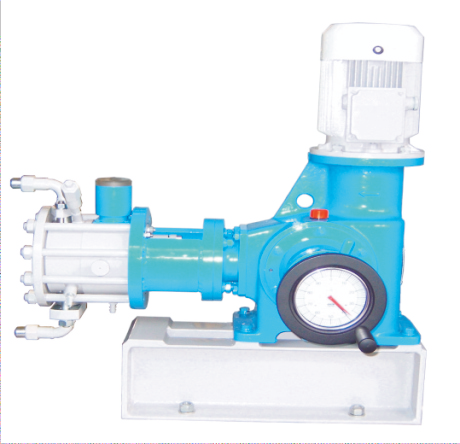

Агрегаты электронасосные НД5М, НД6М, НД5МН, НД6МН (3,0; 4,0; 5,5 кВт)


Агрегаты электронасосные НД5М, НД6М, НД5МН, НД6МН (3,0; 4,0; 5,5 кВт)

ОКП 36 3242nd5mn

Агрегаты электронасосные НД5М, НД6М (далее по тексту агрегаты) предназначены для объемного дозирования нейтральных, токсичных, взрывоопасных, горючих и легко воспламеняемых жидкостей I и II класса с температурой от 233К (минус 40 °С) до 353К (+80 °С) и кинематической вязкостью не более 8?10-4 м2/с (8 см2/с), имеющих твердые неабразивные включения максимальным размером до 0,15 мм, максимальная массовая концентрация которых не превышает 0,2%, не вызывающих химического разрушения проточной части.

Агрегаты изготавливаются в общепромышленном и взрывозащищенном исполнении.

Агрегаты взрывозащищенного исполнения могут эксплуатироваться во взрывоопасных и пожароопасных зонах, помещениях и наружных установках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2, категории взрывоопасной смеси IIB, с температурной группой  Т4 по ГОСТ Р 51330.9-99 (МЭК 60079-10-95), ГОСТ Р 51330.11-99 (МЭК 60079-12-96), ГОСТ Р 51330.13-99 (МЭК 60079-14-96), ГОСТ Р 51330.5-99 (МЭК 60079-4-75).

Агрегаты общепромышленного исполнения не допускают установки и эксплуатации во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.

Агрегаты изготавливаются в климатическом исполнении У и УХЛ, категорией размещения 2 по ГОСТ15150-69.

Пример условного обозначения при заказе:

НД6М 500/100ДА-У2 ТУ 3632-007-00217633-97, где:
НД – насос дозировочный
6 – ход плунжера (5 – 50 мм, 6 – 60 мм)
М – мембранное исполнение гидроблока с подпиткой мембраны по положению
далее смотрите таблицу условных обозначений.

Пример условного обозначения агрегата в общепромышленном исполнении допускающего напор на всасывании:

НД1МН 1,6/100 ЕА-У3 ТУ 3632-007-00217633-97

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2). Давление на входе мембранного агрегата не более 0,1МПа.  Давление на входе мембранного агрегата типа МН не более предельного давления нагнетания агрегата.

Напряжение питающей сети, В~ 380, частота 50 Гц

Наименование параметров

Значение параметра

Допускаемая вакуумметрическая высота всасывания, м

1

Возможна поставка агрегатов с механизмом дистанционного управления (МЭМ или преобразователь частоты), вышлите заполненный опросный лист.

Обозначение агрегата

Подача, л/ч

Давление нагнетания кгс/см2

Потребляемая мощность, кВт, не более

Масса,кг

НД6М300/160Е(К,Д)А

НД6МН300/160Е(К,Д)А

300

160

4

255

НД6М300/160Е(К,Д)В

НД6МН300/160Е(К,Д)В

285

2НД6М300/160Е(К,Д)А

2НД6МН300/160Е(К,Д)А

2 х 300

160

5,5

485

2НД6М300/160Е(К,Д)В

2НД6МН300/160Е(К,Д)В

505

НД6М500/100Е(К,Д)А

НД6МН500/100Е(К,Д)А

500

100

4

255

НД6М500/100Е(К,Д)В

НД6МН500/100Е(К,Д)В

285

2НД6М500/100Е(К,Д)А

2НД6МН500/100Е(К,Д)А

2х500

100

5,5

485

2НД6М500/100Е(К,Д)В

2НД6МН500/100Е(К,Д)В

505

НД6М1250/40Е(К,Д)А

НД6МН1250/40Е(К,Д)А

1250

40

4

320

НД6М1250/40Е(К,Д)В

НД6МН1250/40Е(К,Д)В

325

2НД6М1250/40Е(К,Д)А

2НД6МН1250/40Е(К,Д)А

2х1250

40

5,5

520

2НД6М1250/40Е(К,Д)В

2НД6МН1250/40Е(К,Д)В

525

НД6М2000/25Е(К,Д)А

НД6МН2000/25Е(К,Д)А

2000

25

4

285

НД6М2000/25Е(К,Д)В

НД6МН2000/25Е(К,Д)В

290

2НД6М2000/25Е(К,Д)А

2НД6МН2000/25Е(К,Д)А

2х2000

25

5,5

525

2НД6М2000/25Е(К,Д)В

2НД6МН2000/25Е(К,Д)В

555

НД6М2500/20Е(К,Д)А

НД6МН2500/20Е(К,Д)А

2500

20

4

290

НД6М2500/20Е(К,Д)В

НД6МН2500/20Е(К,Д)В

285

2НД6М2500/20Е(К,Д)А

2НД6МН2500/20Е(К,Д)А

2х2500

20

5,5

580

2НД6М2500/20Е(К,Д)В

2НД6МН2500/20Е(К,Д)В

575

НД6М4000/10Е(К,Д)А

НД6МН4000/10Е(К,Д)А

4000

10

4

290

НД6М4000/10Е(К,Д)В

НД6МН4000/10Е(К,Д)В

315

2НД6М4000/10Е(К,Д)А

2НД6МН4000/10Е(К,Д)А

2x4000

10

5,5

650

2НД6М4000/10Е(К,Д)В

2НД6МН4000/10Е(К,Д)В

580


Обозначение агрегата

Габариты, мм

L

L1

L2

L3

L4

L5

Ду1

Ду2

H

H1

B

B1

b

b1

b2

НД6М300/160Е(К,Д)А

НД6МН300/160Е(К,Д)А

827

430

4

355

203

-

15

15

790

39

-

-

-

-

-

НД6М300/160Е(К,Д)В

НД6МН300/160Е(К,Д)В

830

2НД6М300/160Е(К,Д)А

2НД6МН300/160Е(К,Д)А

1400

350

4

355

203

346

15

15

970

-

700

600

420

380

151

2НД6М300/160Е(К,Д)В

2НД6МН300/160Е(К,Д)В

995

НД6М500/100Е(К,Д)А

НД6МН500/100Е(К,Д)А

835

438

4

355

203

-

15

15

790

39

-

-

-

-

-

НД6М500/100Е(К,Д)В

НД6МН500/100Е(К,Д)В

830

2НД6М500/100Е(К,Д)А

2НД6МН500/100Е(К,Д)А

1416

358

4

355

203

346

15

15

925

-

700

600

420

380

151

2НД6М500/100Е(К,Д)В

2НД6МН500/100Е(К,Д)В

965

НД6М800/63Е(К,Д)А

НД6МН800/63Е(К,Д)А

906

509

27

503

268

-

15

25

790

104

-

-

-

-

-

НД6М800/63Е(К,Д)В

НД6МН800/63Е(К,Д)В

830

2НД6М800/63Е(К,Д)А

2НД6МН800/63Е(К,Д)А

1558

429

27

503

268

346

15

25

925

-

700

600

420

380

151

2НД6М800/63Е(К,Д)В

2НД6МН800/63Е(К,Д)В

965

НД6М1250/40Е(К,Д)А

НД6МН1250/40Е(К,Д)А

920

524

29

505

270

-

15

25

762

116

-

-

-

-

-

НД6М1250/40Е(К,Д)В

НД6МН1250/40Е(К,Д)В

796

2НД6М1250/40Е(К,Д)А

2НД6МН1250/40Е(К,Д)А

1592

446

29

505

270

346

15

25

970

-

700

600

420

380

61

2НД6М1250/40Е(К,Д)В

2НД6МН1250/40Е(К,Д)В

995

НД6М2000/25Е(К,Д)А

НД6МН2000/25Е(К,Д)А

948

552

32

582

296

-

25

32

762

146

-

-

-

-

-

НД6М2000/25Е(К,Д)В

НД6МН2000/25Е(К,Д)В

796

2НД6М2000/25Е(К,Д)А

2НД6МН2000/25Е(К,Д)А

1636

468

31

578

293

440

25

32

1065

-

1100

800

320

240

61

2НД6М2000/25Е(К,Д)В

2НД6МН2000/25Е(К,Д)В

1090

НД6М2500/20Е(К,Д)А

НД6МН2500/20Е(К,Д)А

948

552

32

582

296

-

25

32

762

146

-

-

-

-

-

НД6М2500/20Е(К,Д)В

НД6МН2500/20Е(К,Д)В

796

2НД6М2500/20Е(К,Д)А

2НД6МН2500/20Е(К,Д)А

1645

272

33

580

296

445

25

32

1065

-

1100

800

320

240

61

2НД6М2500/20Е(К,Д)В

2НД6МН2500/20Е(К,Д)В

1095

НД6М4000/10Е(К,Д)А

НД6МН4000/10Е(К,Д)А

950

550

3

664

337

-

32

40

790

215

-

-

-

-

-

НД6М4000/10Е(К,Д)В

НД6МН4000/10Е(К,Д)В

830

2НД6М4000/10Е(К,Д)А

2НД6МН4000/10Е(К,Д)А

1578

240

3

664

337

445

32

40

1130

-

1100

800

320

240

61

2НД6М4000/10Е(К,Д)В

2НД6МН4000/10Е(К,Д)В

1070

Здесь можно скачать чертеж.
