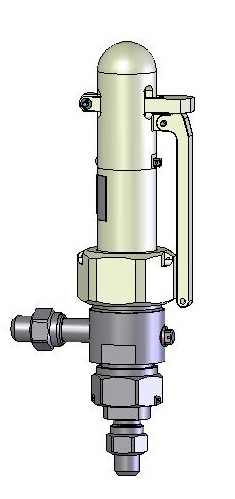

Клапаны предохранительные типа ПКМ предназначены для защиты устройств и элементов гидравлических систем от разрушения при аварийном превышении давления.
     В пределах своих характеристик клапаны могут использоваться для систем с токсичными, агрессивными, горючими и легковоспламеняемыми жидкостями с температурой от 233К (минус 400С) до 383К (+1100С) и кинематической вязкостью не более 8х10-4 м2/с (8 см2/с), не имеющих твердых включений, не вызывающих химического разрушения материалов проточной части из сталей (в зависимости от исполнения) 12Х18Н10Т, 10Х17Н13М2Т ГОСТ 5632-72,
09Г2С ГОСТ 19281-89


Пример условного обозначения при заказе:
ПКМ-6-100К Рн 80-У1 ТУ3742-047-00217633-2009
     ПКМ — предохранительный -П, клапан -К, мембранный -М;
     6, 9, 15 — параметров условного прохода, мм;
     50, 100, 160, 250- максимального давления срабатывания в кгс/см2
     Исполнение по материалу проточной части: Е, К, Д.
     80- давления настройки (Рн) по заказу потребителя;
     У- климатическое исполнение (У,УХЛ );
     1, 2, 3, 4 – категория размещения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Условное обозначение

Диаметр / площадь седла, мм/мм² Dy/S

Диапазон настройки давления срабатывания, Мпа (кгс/см²)

Масса, кг не более

Габаритные размеры, мм, BxHxL

Диаметр выходного патрубка

Диаметр входного патрубка

ПКМ-6-50 (Е,Д,К)

6/28,2

0,5-5 (5-50)

3,2

131x65x312

11

11

ПКМ-6-100 (Е,Д,К)

6/28,2

5-10 (50-100)

3,2

131x65x312

11

11

ПКМ-6-160 (Е,Д,К)

6/28,2

10-16 (100-160)

3,2

131x65x312

11

11

ПКМ-6-250 (Е,Д,К)

6/28,2

16-25 (160-250)

3,2

131x65x312

11

11

ПКМ-9-50 (Е,Д,К)

9/63,5

0,5-5 (5-50)

3,9

137x65x325

19

11

ПКМ-9-100 (Е,Д,К)

6/63,5

5-10 (50-100)

3,9

137x65x325

19

11

ПКМ-9-160 (Е,Д,К)

6/63,5

10-16 (100-160)

3,9

137x65x325

19

11

ПКМ-15-50 (Е,Д,К)

15/176,6

0,5-5 (5-50)

4,6

188x65x328

32

15

ПКМ-15-100 (Е,Д,К)

15/176,6

5-10 (50-100)

4,6

188x65x328

32

15



Конструкцией клапана предусмотрена возможность ручного аварийного открытия запорного устройства. Специальное покрытие значительно увеличивает срок службы запорных элементов клапана.

Здесь можно скачать чертеж.


Опросный лист для заказа
