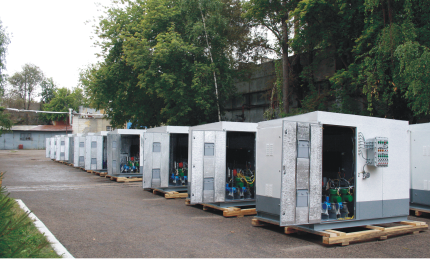

Установки электронасосные дозировочные УНД11М, УНД11П


Установки электронасосные дозировочные УНД11М, УНД11П

ОКП 36 3242und11m

Установки электронасосные дозировочные УНД11М (далее по тексту - установки) предназначены для объёмного дозирования токсичных, агрессивных, взрывоопасных, горючих и легковоспламеняющихся жидкостей (дозирование ингибиторов коррозии, кислой воды, парового конденсата на установках подготовки газа) с температурой от 233К до 353К ( от минус 400С  до +800С), кинематической вязкостью не более  8х10–4   м2/ с., и не вызывающих химическое разрушение материалов проточной части из сталей 10Х18Н9Т ГОСТ5632-72, стали 20 ГОСТ 1050-88 (и стали 09Г2С ГОСТ19281-89 для исполнения УХЛ).

Установки выпускаются в общепромышленном и взрывозащищённом исполнениях.

Установка взрывозащищённого исполнения может эксплуатироваться во взрывоопасных и пожароопасных зонах, помещениях и на открытых площадках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2, категории взрывоопасной смеси IIB, с температурной группой Т1, Т2, Т3, Т4 по ГОСТ Р 51330.9-99  (МЭК 60079-10-95), ГОСТ Р 51330.11-99 (МЭК 60079-12-96),  ГОСТ Р 51330.13-99 (МЭК 60079-14-96), ГОСТ Р 51330.5-99  (МЭК 60079-4-75).

Не допускается эксплуатация агрегатов общепромышленного исполнения во взрывоопасных и пожароопасных производствах и использование для перекачивания горючих и легковоспламеняющихся жидкостей.

Установки изготавливаются в климатическом исполнении У, УХЛ категории размещения 1, 2, 3, 4 по ГОСТ 15150-69.

Установки созданы на базе  агрегатов электронасосных дозировочных типа НД1М, НД3М, НД4М, НД6М, НД1П,  ТУ 3632-007-00217633-97


Пример условного обозначения при заказе:

УНД11М500/100КВ-31-У2, ТУ 3632-007-00217633-97, где:
-таблицу условных обозначений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Установки УНД11М (3,0; 4,0; 5,5кВт)

Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2). Давление на входе не более 0,1МПа(1кгс/см2)

Напряжение питающей сети, В ~ 380, частота 50 Гц

Обозначение типоразмера

Исполнение по материалу проточной части агрегата и по типу двигателя

Подача,л/ч

Давление,кгс/см2

Потребляемая мощность, кВт, не более

H,мм

d1,мм

d2,мм

Масса, кг, не более

УНД11М600/160

ЕВ, ДВ, КВ

600

160

5,5

768

25

15

1200

ЕА, ДА, КА

1170

УНД11М1000/100

ЕВ, ДВ, КВ

1000

100

5,5

768

25

15

1200

ЕА, ДА, КА

1170

УНД11М300/160

ЕВ, ДВ, КВ

300

160

4

652

25

15

775

ЕА, ДА, КА

745

УНД11М500/100

ЕВ, ДВ, КВ

500

100

4

652

25

15

775

ЕА, ДА, КА

745

УНД11М1250/40

ЕВ, ДВ, КВ

1250

40

4

735

25

15

800

ЕА, ДА, КА

770

УНД11М2500/40

ЕА, ДА, КВ

2500

40

5,5

850

32

25

1250

ЕА, ДА, КА

1220

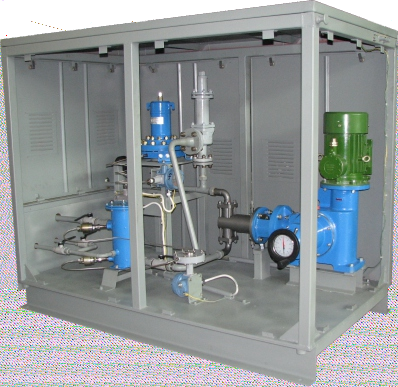

Установки состоят из агрегата, фильтра сетчатого, компенсатора гидропульсаций, рамы, обвязок, коробки соединительной, сигнализаторов порыва мембраны, сигнализаторов засоренности фильтра.
По техническому заданию установки могут комплектоваться механизмами и системами дистанционного управления подачи жидкости, защитными кожухами, другой комплектацией, с другой производительностью и давлением (согласно заполненному опросному листу).

В состав установки (исполнение по комплектации - 31) входят:

-агрегат электронасосный дозировочный мембранный со встроенным предохранительным клапаном, отличающийся большим ресурсом работы мембраны (не менее 4000 часов), высокой точностью дозирования и полным отсутствием утечек перекачиваемой жидкости в окружающую среду;

- фильтр на всасывающей линии, применение которого способствует повышению стабильности подачи и предотвращает ситуацию снижения производительности вследствие  попадания посторонних частиц в клапанные узлы гидроблоков насосов. В комплект поставки входят быстросменные регенерируемые фильтр-элементы;

- компенсатор гидропульсаций на линии нагнетания установки обеспечивает создание равномерного (не пульсирующего) потока на выходе установки, что обеспечивает качественное протекание технологического процесса, а также защищает насос и нагнетательный трубопровод от появления гидроударов. Гаситель пульсации выполнен в мембранном исполнении, не требующем периодической дозаправки газом. В комплект поставки гасителя пульсации входит устройство для заправки азотом;

- комплект сигнализаторов порыва мембраны гидроблока агрегатов и гасителя пульсации, а также сигнализатор засоренности фильтра, обеспечивают диагностирование возможных неисправностей на раннем этапе, когда работоспособность установки еще не нарушена (сигнализатор типа "сухой контакт", нагрузка - до 36В, 0,5А постоянного тока);

-манометр на линии нагнетания;

- соединительная коробка, в которой сведены сигналы со всех сигнализаторов;

-гидравлическая обвязка всего оборудования с запорной арматурой;

- все элементы установки размещены на общей раме в каркасе закрытом щитами.

Установки УНД11М (0,25 - 0,55кВт)

Обозначение типоразмера

Исполнение по материалу проточной части агрегата и комплектующему двигателю

Подача, л/ч

Давление, кгс/см2

Потребляемая мощность, кВт, не более

Н1, мм

Н2, мм

Масса, кг

УНД11М100/16

ЕВ, ДВ, КВ

100

16

0,25

140

512

285

ЕА, ДА, КА

270

УНД11М63/25

ЕВ, ДВ, КВ

63

25

0,25

140

512

285

ЕА, ДА, КА

270

УНД11М40/40

ЕВ, ДВ, КВ

40

40

0,25

140

510

285

ЕА, ДА, КА

270

УНД11М25/63

ЕВ, ДВ, КВ

25

63

0,25

140

510

285

ЕА, ДА, КА

270

УНД11М16/100

ЕВ, ДВ, КВ

16

100

0,25

140

510

285

ЕА, ДА, КА

270

УНД11М10/160

ЕВ, ДВ, КВ

10

160

0,25

140

510

285

ЕА, ДА, КА

270

УНД11М160/10

ЕВ, ДВ, КВ

160

10

0,25

135

515

285

ЕА, ДА, КА

270

УНД11П100/16

ЕВ, ДВ, КВ

100

16

0,25

136

510

285

ЕА, ДА, КА

270

УНД11П63/25

ЕВ, ДВ, КВ

63

25

0,25

136

510

285

ЕА, ДА, КА

270

УНД11П40/40

ЕВ, ДВ, КВ

40

40

0,25

139

507

285

ЕА, ДА, КА

270

УНД11П25/63

ЕВ, ДВ, КВ

25

63

0,25

139

507

285

ЕА, ДА, КА

270

УНД11П16/100

ЕВ, ДВ, КВ

16

100

0,25

142

503

285

ЕА, ДА, КА

270

УНД11П10/160

ЕВ, ДВ, КВ

10

160

0,25

142

503

285

ЕА, ДА, КА

270

В состав установки (исполнение по комплектации - 31) входят:

-агрегат электронасосный дозировочный мембранный со встроенным предохранительным клапаном, отличающийся большим ресурсом работы мембраны (не менее 4000 часов), высокой точностью дозирования и полным отсутствием утечек перекачиваемой жидкости в окружающую среду;

- фильтр на всасывающей линии, применение которого способствует повышению стабильности подачи и предотвращает ситуацию снижения производительности вследствие  попадания посторонних частиц в клапанные узлы гидроблоков насосов. В комплект поставки входят быстросъемные регенерируемые фильтр-элементы;

- гаситель пульсаций на линии нагнетания установки обеспечивает создание равномерного (не пульсирующего) потока на выходе установки, что обеспечивает качественное протекание технологического процесса, а также защищает насос и нагнетательный трубопровод от появления гидроударов. Гаситель пульсации выполнен в мембранном исполнении не требующем периодической дозаправки газом. В комплект поставки гасителя пульсации входит устройство для заправки азотом;

- комплект сигнализаторов порыва мембраны гидроблока агрегатов и гасителя пульсации, а также сигнализатор засоренности фильтра, обеспечивают диагностирование возможных неисправностей на раннем этапе, когда работоспособность установки еще не нарушена (сигнализатор типа "сухой контакт", нагрузка - до 36В, 0,5А постоянного тока);

-манометр на линии нагнетания;

- коммутационная коробка, в которой сведены сигналы со всех сигнализаторов;

-гидравлическая обвязка всего оборудования с запорной арматурой;

- все элементы установки размещены на общей раме в каркасе закрытом щитами.



Здесь можно скачать чертеж.
