ОКП 36 3242
Установки электронасосные дозировочные УНД1М предназначены для объёмного дозирования токсичных, агрессивных, взрывоопасных, горючих и легковоспламеняющихся жидкостей с температурой от 233К до 353К (от минус 60 °С до +80 °С), кинематической вязкостью не более 8х10–4 м2/ с., и не вызывающих химического разрушения материалов проточной части из сталей 10Х17Н13М2Т, 12Х18Н9Т ГОСТ5632-72 (метанол), стали 20 ГОСТ1050-88 (метанольная вода и др.), стали 09Г2С ГОСТ 19281-89.
Установки производятся в общепромышленном и взрывозащищённом исполнениях.
Установка во взрывозащищенном исполнении может эксплуатироваться во взрыво-пожароопасных зонах, помещениях и на открытых площадках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2, категории взрывоопасной смеси IIB, с температурной группой Т1, Т2, Т3, Т4 по ГОСТ Р 51330.9-99 (МЭК 60079-10-95),
ГОСТ Р 51330.11-99 (МЭК 60079-12-96),
ГОСТ Р 51330.13-99 (МЭК 60079-14-96),
ГОСТ Р 51330.5-99 (МЭК 60079-4-75).
ГОСТ Р 51330.9-99 (МЭК 60079-10-95),
ГОСТ Р 51330.11-99 (МЭК 60079-12-96),
ГОСТ Р 51330.13-99 (МЭК 60079-14-96),
ГОСТ Р 51330.5-99 (МЭК 60079-4-75).
Возможно климатическое исполнение установок У, УХЛ, категории размещения 1, 2, 3, 4 по ГОСТ 15150-69.
Пример условного обозначения при заказе:.
УНД11М500/100КВ-31-У2, ТУ 3632-007-00217633-97
смотрите стр. 3-4
Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2). Давление на входе не более 0,1МПа (1кгс/см2).
Напряжение питающей сети, В ~ 400, частота 50 Гц.
Установки состоят из агрегата, фильтра сетчатого, компенсатора гидропульсаций, рамы, обвязок, коробки соединительной, сигнализаторов порыва мембраны, сигнализаторов засоренности фильтра.
По техническому заданию установки могут комплектоваться механизмами и системами дистанционного управления подачи жидкости, защитными кожухами, другой комплектацией, с другой производительностью и давлением (согласно заполненному опросному листу).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Установки УНД11М (3,0; 4,0; 5,5кВт)
Обозначение типоразмера
|
Исполнение по материалу проточной части агрегата и по типу двигателя
|
Подача,л/ч
|
Давление,кгс/см2
|
Потребляемая мощность, кВт,
|
H,мм
|
d1,мм
|
d2,мм
|
Масса, кг, не более
|
УНД11М600/160
|
ЕВ, ДВ, КВ
|
600
|
160
|
5,5
|
768
|
25
|
15
|
900
|
ЕА, ДА, КА
|
25
|
15
|
875
|
УНД11М1000/100
|
ЕВ, ДВ, КВ
|
1000
|
100
|
5,5
|
768
|
25
|
15
|
900
|
ЕА, ДА, КА
|
25
|
15
|
875
|
УНД11М300/160
|
ЕВ, ДВ, КВ
|
300
|
160
|
4
|
652
|
25
|
15
|
675
|
ЕА, ДА, КА
|
25
|
15
|
645
|
УНД11М500/100
|
ЕВ, ДВ, КВ
|
500
|
100
|
4
|
652
|
25
|
15
|
675
|
ЕА, ДА, КА
|
25
|
15
|
645
|
УНД11М1250/40
|
ЕВ, ДВ, КВ
|
1250
|
40
|
4
|
735
|
25
|
15
|
700
|
ЕА, ДА, КА
|
25
|
15
|
670
|
УНД11М2500/40
|
ЕА, ДА, КВ
|
2500
|
40
|
5,5
|
850
|
32
|
25
|
950
|
ЕА, ДА, КА
|
32
|
15
|
925
|
В состав установки (исполнение по комплектации – 31) входят:
- агрегат электронасосный дозировочный мембранный со встроенным предохранительным клапаном, отличающийся большим ресурсом работы мембраны (не менее 4000 часов), высокой точностью дозирования и полным отсутствием утечек перекачиваемой жидкости в окружающую среду;
- фильтр на всасывающей линии, применение которого способствует повышению стабильности подачи и предотвращает ситуацию снижения производительности вследствие попадания посторонних частиц в клапанные узлы гидроблоков насосов. В комплект поставки входят быстросменные регенерируемые фильтр-элементы;
- компенсатор гидропульсаций на линии нагнетания установки обеспечивает создание равномерного (не пульсирующего) потока на выходе установки, что обеспечивает качественное протекание технологического процесса, а также защищает насос и нагнетательный трубопровод от появления гидроударов. Гаситель пульсации выполнен в мембранном исполнении,не требующем периодической дозаправки газом. В комплект поставки гасителя пульсации входит устройство для заправки азотом;
- комплект сигнализаторов порыва мембраны гидроблока агрегатов и гасителя пульсации, а также сигнализатор засоренности фильтра обеспечивают диагностирование возможных неисправностей на раннем этапе, когда работоспособность установки еще не нарушена (сигнализатор типа «сухой контакт», нагрузка – до 36В, 0,5А постоянного тока);
- манометр на линии нагнетания;
- соединительная коробка, в которой сведены сигналы со всех сигнализаторов;
- гидравлическая обвязка всего оборудования с запорной арматурой;
- все элементы установки размещены на общей раме в каркасе закрытом щитами.

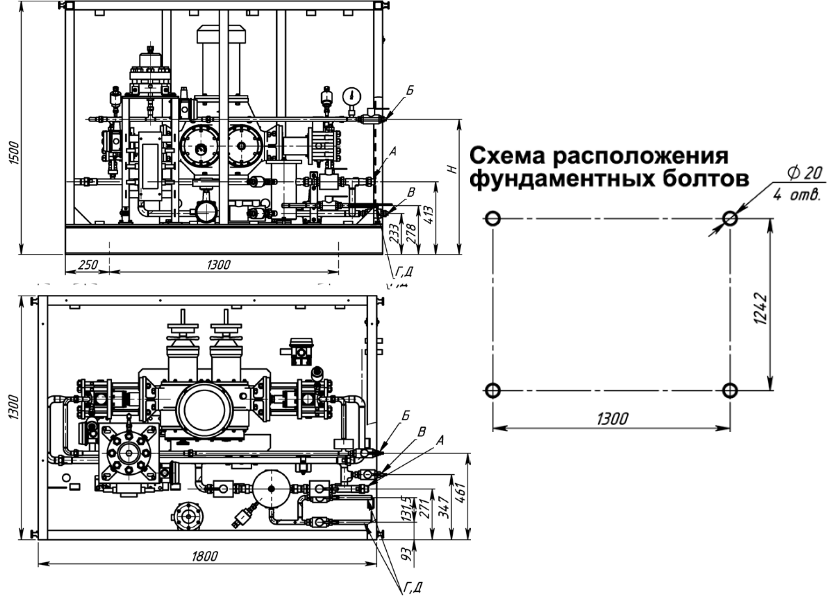

Габаритный чертеж установок УНД11М600/160-31, УНД11М1000/100-31, УНД11М2500/40-31
Таблица штуцеров
|
Обозначе- ние
|
Наименование
|
Условный проход, мм
|
Тип присоединения
|
А
|
Всасывание
|
d1
|
Штуцер под приварку
|
Б
|
Нагнетание
|
d2
|
Штуцер под приварку
|
В
|
Продувка
|
15
|
Штуцер под приварку
|
Г, Д
|
Слив, дренаж
|
15
|
Штуцер под приварку
|
Габаритный чертеж установок УНД11М500/100-31, УНД11М300/160-31 и УНД11М1250/40-31
Таблица штуцеров
|
Обозначе- ние
|
Наименование
|
Условный проход, мм
|
Тип присоединения
|
А
|
Всасывание
|
d1
|
Штуцер под приварку
|
Б
|
Нагнетание
|
d2
|
Штуцер под приварку
|
В
|
Продувка
|
15
|
Штуцер под приварку
|
Г, Д
|
Слив, дренаж
|
15
|
Штуцер под приварку
|
Установки УНД11М (0,25 - 0,55кВт)
Обозначение типоразмера
|
Исполнение по материалу проточной части агрегата и комплектующему двигателю
|
Подача, л/ч
|
Давление, кгс/см2
|
Потребляемая мощность, кВт, не более
|
Н1, мм
|
Н2, мм
|
Масса, кг
|
УНД11М100/16
|
ЕВ, ДВ, КВ
|
100
|
16
|
0,25
|
140
|
512
|
285
|
ЕА, ДА, КА
|
270
|
УНД11М63/25
|
ЕВ, ДВ, КВ
|
63
|
25
|
0,25
|
140
|
512
|
285
|
ЕА, ДА, КА
|
270
|
УНД11М40/40
|
ЕВ, ДВ, КВ
|
40
|
40
|
0,25
|
140
|
510
|
285
|
ЕА, ДА, КА
|
270
|
УНД11М25/63
|
ЕВ, ДВ, КВ
|
25
|
63
|
0,25
|
140
|
510
|
285
|
ЕА, ДА, КА
|
270
|
УНД11М16/100
|
ЕВ, ДВ, КВ
|
16
|
100
|
0,25
|
140
|
510
|
285
|
ЕА, ДА, КА
|
270
|
УНД11М10/160
|
ЕВ, ДВ, КВ
|
10
|
160
|
0,25
|
140
|
510
|
285
|
ЕА, ДА, КА
|
270
|
УНД11П160/10
|
ЕВ, ДВ, КВ
|
160
|
10
|
0,25
|
135
|
515
|
285
|
ЕА, ДА, КА
|
270
|
УНД11П100/16
|
ЕВ, ДВ, КВ
|
100
|
16
|
0,25
|
136
|
510
|
285
|
ЕА, ДА, КА
|
270
|
УНД11П63/25
|
ЕВ, ДВ, КВ
|
63
|
25
|
0,25
|
136
|
510
|
285
|
ЕА, ДА, КА
|
270
|
УНД11П40/40
|
ЕВ, ДВ, КВ
|
40
|
40
|
0,25
|
139
|
507
|
285
|
ЕА, ДА, КА
|
270
|
УНД11П25/63
|
ЕВ, ДВ, КВ
|
25
|
63
|
0,25
|
139
|
507
|
285
|
ЕА, ДА, КА
|
270
|
УНД11П16/100
|
ЕВ, ДВ, КВ
|
16
|
100
|
0,25
|
142
|
503
|
285
|
ЕА, ДА, КА
|
270
|
УНД11П10/160
|
ЕВ, ДВ, КВ
|
10
|
160
|
0,25
|
142
|
503
|
285
|
ЕА, ДА, КА
|
270
|
В состав установки (исполнение по комплектации - 31) входят:
- агрегат электронасосный дозировочный мембранный со встроенным предохранительным клапаном, отличающийся большим ресурсом работы мембраны (не менее 4000 часов), высокой точностью дозирования и полным отсутствием утечек перекачиваемой жидкости в окружающую среду;
- фильтр на всасывающей линии, применение которого способствует повышению стабильности подачи и предотвращает ситуацию снижения производительности вследствие попадания посторонних частиц в клапанные узлы гидроблоков насосов. В комплект поставки входят быстросменные регенерируемые фильтр-элементы;
- гаситель пульсаций на линии нагнетания установки обеспечивает создание равномерного (не пульсирующего) потока на выходе установки, что обеспечивает качественное протекание технологического процесса, а также защищает насос и нагнетательный трубопровод от появления гидроударов. Гаситель пульсации выполнен в мембранном исполнении,не требующем периодической дозаправки газом. В комплект поставки гасителя пульсации входит устройство для заправки азотом;
- комплект сигнализаторов порыва мембраны гидроблока агрегатов и гасителя пульсации, а также сигнализатор засоренности фильтра обеспечивают диагностирование возможных неисправностей на раннем этапе, когда работоспособность установки еще не нарушена (сигнализатор типа «сухой контакт», нагрузка – до 36В, 0,5А постоянного тока);
- манометр на линии нагнетания;
- соединительная коробка, в которой сведены сигналы со всех сигнализаторов;
- гидравлическая обвязка всего оборудования с запорной арматурой;
- все элементы установки размещены на общей раме в каркасе закрытом щитами.
Габаритный чертеж установок УНД11М10/160-31 ... УНД11М160/10-31, УНД11П10/160-31 ... УНД11П100/16-31
Таблица штуцеров
|
Обозначе- ние
|
Наименование
|
Условный проход, мм
|
Тип присоединения
|
А
|
Всасывание
|
15
|
Штуцер под приварку
|
Б
|
Нагнетание
|
15
|
Штуцер под приварку
|
В
|
Продувка
|
15
|
Штуцер под приварку
|
Г, Д
|
Слив, дренаж
|
15
|
Штуцер под приварку
|
Сертификаты соответствия ТРТС и руководство по эксплуатации смотрите на www.sapcon.ru.
Наше предприятие может разработать и изготовить необходимую Вам установку электронасосную на базе любого насосного агрегата, представленного в данном каталоге и любой комплектации.
