Агрегаты электронасосные НД8П (7,5-11кВт)


Агрегаты электронасосные НД8П (7,5-11кВт)

(ОКП 36 3222)

Агрегаты электронасосные (плунжерные дозировочные) типа НД8П (далее по тексту агрегаты) предназначены для перекачивания нейтральных, агрессивных, жидкостей с температурой от 213К до 473К (-60 °С до +200 °С) и кинематической вязкостью не более 8х10 -4 м 2 /с, имеющих твердые неабразивные включения максимальным размером до 0,2 мм, максимальная массовая концентрация которых не превышает 0,5%, не вызывающих химического разрушения материалов проточной части.

Агрегаты выпускаются в климатическом исполнении У, УХЛ, категория размещения 1, 2, 3, 4 по ГОСТ 15150-69.

Агрегаты изготавливаются во взрывозащищенном и общепромышленном исполнении.

Агрегаты взрывозащищенного исполнения могут эксплуатироваться во взрывоопасных и пожароопасных зонах, помещениях и наружных установках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2, категории взрывоопасной смеси IIB, с температурной группой Т1, Т2, Т3, Т4 по ГОСТ Р 51330.9-99 (МЭК 60079-10-95), ГОСТ Р 51330.11-99 (МЭК 60079-12-96), ГОСТ Р 51330.13-99 (МЭК 60079-14-96), ГОСТ Р 51330.5-99 (МЭК 60079-4-75).

Агрегаты общепромышленного исполнения не допускают установки и эксплуатации их во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.

Конструктивно агрегаты могут иметь от одного до шести гидроблоков с независимым регулированием.

Пример условного обозначения агрегата с одним гидроблоком, с ходом 80 мм, тип гидроблока плунжерный, производительностью 5000 л/час, предельным давлением нагнетания 32 кгс/см 2 , материал проточной части сталь 12Х18Н10Т, без рубашки обогрева, со штуцерами для подвода затворной/промывочной жидкости и отвода утечек, во взрывозащищенном исполнении 1ExdIIBT4, IP54, категорией размещения УХЛ2.

НД8П5000/16К14В-УХЛ2 ТУ3632-007-00217633-97


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2).

Напряжение питающей сети, В  ~ 400, частота 50 Гц

Наименование параметров

Значение параметра

Допускаемая вакуумметрическая высота всасывания, м

3

Возможна поставка агрегатов с механизмом дистанционного управления (преобразователь частоты), вышлите заполненный опросный лист.

Обозначение агрегата

Подача,л/ч

Давление нагнетания, кгс/см2

Мощность, кВт,не более

Масса, кг

НД8П630/100 К(Д,Е) 14 В(А)

630

100

7,5

400

НД8П1250/75 К(Д,Е) 14 В(А)

1200

75

7,5

400

НД8П2500/63 К(Д,Е) 14 В(А)

2500

63

11

440

НД8П3200/40 К(Д,Е) 14 В(А)

3200

40

11

440

НД8П4000/25 К(Д,Е) 14 В(А)

4000

25

7,5

460

НД8П5000/32 К(Д,Е) 14 В(А)

5000

32

11

460

НД8П10000/16 К(Д,Е) 14 В(А)

10000

16

11

480

НД8П16000/10 К(Д,Е) 14 В(А)

16000

10

11

546

НД8П20000/5 К(Д,Е) 14 В(А)

20000

5

7,5

580

По согласованию с заказчиком возможно изготовление гидравлической части с фланцевым соединением на границе поставки.

Таблицы соответствия технических характеристик агрегатов зарубежных фирм-производителей насосов продукции АО «НЕФТЕМАШ»-САПКОН

Агрегат электронасосный
дозировочный
АО «НЕФТЕМАШ»-САПКОН

Возможная марка заменяемого агрегата
зарубежной фирмы производителя

Отечеств
произ-ли

Lewa

Bran+Luebbe

Milton Roy

НД8П630/100

LDF / К

Novados H4

-

НД
НД1,ОР
НД2, 5Р
АНД
ДА

НД8П2500/63

LDF / К

Novados H5

PRIMEROYAL P

НД8П3200/40

LDF / К

Novados H5

-

НД8П5000/32

LDF / К

Novados H5

-

НД8П10000/16

LDF / К

Novados H5

PRIMEROYAL P

НД8П16000/10

LDF / К

Novados H5

PRIMEROYAL P

НД8П20000/5

LDF / К

Novados H5

-

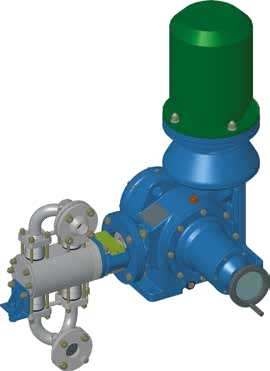

ОБЩИЙ ВИД АГРЕГАТА НД8П (плунжерный)
ОБЩИЙ ВИД АГРЕГАТА НД8П (поршневой)


АО «НЕФТЕМАШ»-САПКОН предлагает поставку не только агрегата, но и изготовление установки в комплекте: выбранный Вами насосный агрегат, фильтр для очистки жидкости, гаситель пульсации, предохранительный клапан, сигнализаторы давления, трубопроводная обвязка, соединительная коробка, жесткая рама и предохранительный клапан, настроенный на номинальное давление, емкость для химреагентов и др. устройств.
По мнению специалистов интегрированных нефтяных компаний, поставка комплектного оборудования сокращает сроки ввода объектов, снижает затраты по монтажу.

Для оформления заказа на комплектную насосную установку предлагаем заполнить опросный лист и выслать на предприятие тел/факс (845-2) 50-59-83.

Здесь можно скачать чертеж.


Опросный лист для заказа

Готов ответить на вопросы
