Агрегаты электронасосные НД1М, НД1МН (0,25 кВт)


Агрегаты электронасосные НД1М, НД1МН (0,25 кВт)

ОКП 36 3242

агрегатАгрегаты мембранные герметичные дозировочные типа НД1М, НД1МН предназначены для объемного дозирования токсичных, агрессивных, взрывоопасных, горючих и легко воспламеняющихся жидкостей с температурой от 233 К (минус 40 °С) до 353К (+80 °С) и кинематической вязкостью не более 8х10-4 м 2 /с, имеющих твердые неабразивные включения максимальным размером до 0,1 мм, максимальная массовая концентрация которых не превышает 0,2%, не вызывающих химического разрушения материалов проточной части. Агрегаты изготавливаются во взрывозащищенном и общепромышленном исполнении.

Агрегаты взрывозащищенного исполнения могут эксплуатироваться во взрывоопасных и пожароопасных зонах, помещениях и наружных установках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2, категории взрывоопасной смеси IIB, с температурной группой Т4 по ГОСТ Р 51330.9-99 (МЭК 60079-10-95), ГОСТ Р 51330.11-99 (МЭК 60079-12-78), ГОСТ Р 51330.13-99 (МЭК 60079-14-96), ГОСТ Р 51330.5-99 (МЭК 60079-4-75).

Агрегаты общепромышленного исполнения не допускают установки и эксплуатации во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.

Агрегаты выпускаются в климатическом исполнении У, УХЛ категории размещения 2, 3, 4 по ГОСТ 15150-69.

Пример условного обозначения агрегата с ходом 10 мм, тип гидроблока мембранный, производительностью 2,5 л/час, предельным давлением нагнетания 100 кгс/см 2 , материал проточной части сталь 12Х18Н10Т, во взрывозащищенном исполнении 1ExdIIBT4, IP54, категорией размещения УХЛ2.
НД1М2,5/100КВ-УХЛ2 ТУ3632-007-00217633-97

Пример условного обозначения агрегата с ходом 10 мм, тип гидроблока мембранный с напором на всасывании, производительностью 2,5 л/час, предельным давлением нагнетания 100 кгс/см 2 , материал проточной части сталь 12Х18Н10Т, во взрывозащищенном исполнении 1ExdIIBT4, IP54, категорией размещения УХЛ2.

НД1МН2,5/100КВ-УХЛ2 ТУ3632-007-00217633-97 .



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2).

Напряжение питающей сети, В ~ 400, частота 50 Гц

Наименование параметров

Значение параметра

Допускаемая вакуумметрическая высота всасывания, м

1

Возможна поставка агрегатов с механизмом дистанционного управления (преобразователь частоты), вышлите заполненный опросный лист.

Наименование агрегата

Подача, л

Давление, кгс/см2

Мощность

 НД1М0,6/100 Е(Д,К) А(В)

 НД1МН0,6/100 Е(Д,К) А(В)

0,6

100

0,25

 НД1М1/100 Е(Д,К) А(В)

 НД1МН1/100 Е(Д,К) А(В)

1

100

0,25

 НД1М8/40 Е(Д,К) А(В)

 НД1МН8/40 Е(Д,К) А(В)

8

40

0,25

 НД1М12/40 Е(Д,К) А(В)

 НД1МН12/40 Е(Д,К) А(В)

12

40

0,25

 НД1М1,6/100 Е(Д,К) А(В)

 НД1МН1,6/100 Е(Д,К) А(В)

1,6

100

0,25

 НД1М2,5/100 Е(Д,К) А(В)

 НД1МН2,5/100 Е(Д,К) А(В)

2,5

100

0,25

 НД1М4/100 Е(Д,К) А(В)

 НД1МН4/100 Е(Д,К) А(В)

4

100

0,25

 НД1М5/100 Е(Д,К) А(В)

 НД1МН5/100 Е(Д,К) А(В)

5

100

0,25

 НД1М10/40 Е(Д,К) А(В)

 НД1МН10/40 Е(Д,К) А(В)

10

40

0,25

 НД1М6,3/40 Е(Д,К) А(В)

 НД1МН6,3/40 Е(Д,К) А(В)

6.3

40

0,25

Возможно изготовление агрегатов с 2, 3 и 4 гидравлическими блоками на одном приводном механизме, с независимым ручным регулированием производительности каждого гидроблока.


Таблицы соответствия технических характеристик агрегатов зарубежных фирм-производителей насосов продукции АО «НЕФТЕМАШ»-САПКОН


Агрегат электронасосный дозировочный АО «НЕФТЕМАШ-САПКОН»

Возможная марка заменяемого агрегата
зарубежной фирмы производителя

Отечеств
произ-ли

Lewa

Bran+Luebbe

Milton Roy

НД1М0,6/100

LDB / М

-

GA 0,5 НД
НД1,ОР
НД2, 5Р
АНД
ДА

НД1М1/100

LDB / М

-

-

НД1М1,6/100

LDB / М

-

-

НД1М2,5/100

LDB / М

-

mRoy XA

НД1М4/100

LDB / М

- mRoy XA

НД1М5/100

LDB / М

Novados H1

mRoy XA

НД1М6,3/40

LDB / М

-

-

НД1М8/40

LDB / М

-

-

НД1М10/40

LDB / М

-

-

НД1М12/40

LDB / М

-

-


Наименование агрегата

Исполнение

Размеры

Масса, кг

L

L1

L2

L3

L4

B

B1

B2

H

H1

Ду

НД1М0,6/100

НД1МН0,6/100

ЕВ

КВ

ДВ

ЕА

КА

ДА

400

167

43

227

113

275

250

66

400 (440)

120

6

36 (41)

НД1М1/100

НД1МН1/100

400

167

43

227

113

275

250

66

400 (440)

120

6

36 (41)

НД1М1,6/100

НД1МН1,6/100

400

167

43

227

113

275

250

66

400 (440)

120

6

36 (41)

НД1М2,5/100

НД1МН2,5/100

400

167

43

227

113

275

251

66

400 (440)

120

6

36 (41)

НД1М4/100

НД1МН4/100

400

170

49

237

118

275

251

66

400 (440)

120

6

36 (42)

НД1М5/100

НД1МН5/100

400

170

49

237

118

275

251

66

400 (440)

120

6

36 (42)

НД1М6,3/40

НД1МН6,3/40

400

170

49

237

118

275

251

66

400 (440)

120

6

36 (41)

НД1М8/40

НД1МН8/40

400

170

49

237

118

275

251

66

400 (440)

120

6

36 (41)

НД1М12/40

НД1М12/40

400

170

49

237

118

275

251

66

400 (440)

120

6

36 (41)

Примечание. Габаритные размеры агрегатов уточняются при заказе.

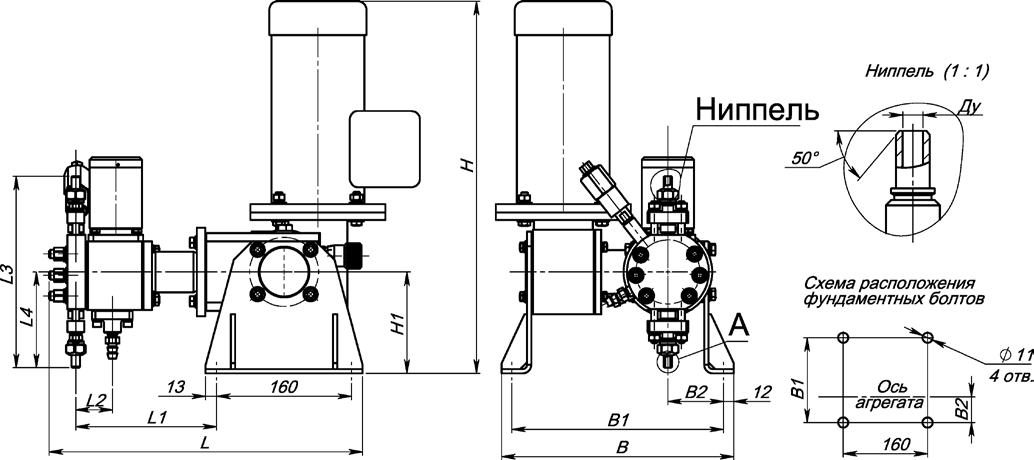

ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТОВ НД1М

АО «НЕФТЕМАШ»-САПКОН предлагает поставку не только агрегата, но и изготовление установки в комплекте: выбранный Вами насосный агрегат, фильтр для очистки жидкости, гаситель пульсации, предохранительный клапан, сигнализаторы давления, трубопроводная обвязка, соединительная коробка, жесткая рама и предохранительный клапан, настроенный на номинальное давление, емкость для химреагентов и др. устройств.

По мнению специалистов интегрированных нефтяных компаний, поставка комплектного оборудования сокращает сроки ввода объектов, снижает затраты по монтажу.
