Агрегаты электронасосные НД10М, НД10МН (11-75кВт)


Агрегаты электронасосные НД10М, НД10МН (11-75кВт)

ОКП 36 3242

агрегат

Агрегаты электронасосные (мембранные дозировочные) типа НД10М, НД10МН (далее по тексту агрегаты) предназначены для перекачивания нейтральных, агрессивных,токсичных, взрывоопасных, горючих и легковоспламеняющихся, жидкостей с температурой от 213 до 353К (минус 60
°С до +80 °С) и кинематической вязкостью не более 8х10-4м2/с, имеющих твердые неабразивные включения максимальным размером до 0,2 мм, максимальная массовая концентрация которых не превышает 0,5%, не вызывающих химического разрушения материалов проточной части.

Агрегаты выпускаются в климатическом исполнении У, УХЛ, категория размещения 1, 2, 3, 4 по ГОСТ 15150-69.Агрегаты изготавливаются во взрывозащищенном и общепромышленном исполнении.Агрегаты взрывозащищенного исполнения могут эксплуатироваться во взрывоопасных и пожароопасных зонах, помещениях и наружных установках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2, категории взрывоопасной смеси IIB, с температурной группой Т1, Т2, Т3, Т4 по ГОСТ Р 51330.9-99 (МЭК 60079-10-95),ГОСТ Р 51330.11-99 (МЭК 60079-12-96), ГОСТ Р 51330.13-99 (МЭК 60079-14-96), ГОСТ Р 51330.5-99 (МЭК 60079-4-75) .

Агрегаты общепромышленного исполнения не допускают установки и эксплуатации их во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.Конструктивно агрегаты могут иметь от одного до шести гидроблоков с независимым регулированием.

Пример условного обозначения агрегата с одним гидроблоком, с ходом 100 мм, тип гидроблока мембранный, производительностью 2000 л/час, предельным давлением нагнетания 100 кгс/см2 , материал проточной части сталь 12Х18Н10Т, во взрывозащищенном исполнении 1ExdIIBT4, IP54, категорией размещения УХЛ2.
НД10М2000/100КВ-УХЛ2 ТУ3632-007-00217633-97

Пример условного обозначения агрегата с двумя гидроблоками, с ходом 100 мм, тип гидроблока мембранный с напором на всасывании, производительностью 2000 л/час, предельным давлением нагнетания 100 кгс/см2 , материал проточной части сталь 12Х18Н10Т, во взрывозащищенном исполнении 1ExdIIBT4, IP54, категорией размещения УХЛ2.
2НД10МН2000/100КВ-УХЛ2 ТУ3632-007-00217633-97


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2).

Напряжение питающей сети, В ~ 400, частота 50 Гц


Наименование параметров

Значение параметра

Допускаемая вакууметрическая высота всасывания, м, не более

1

Возможна поставка агрегатов с механизмом дистанционного управления (преобразователь частоты), вышлите заполненный опросный лист.


Таблицы соответствия технических характеристик агрегатов зарубежных фирм-производителей насосов продукции АО «НЕФТЕМАШ»-САПКОН

Агрегат электронасосный дозировочный АО «НЕФТЕМАШ-САПКОН»

Возможная марка заменяемого агрегата
зарубежной фирмы производителя

Отечеств
произ-ли

Lewa

Bran+Luebbe

Milton Roy

НД10М630/250
LDG / М
Novados H6
PRIMEROYAL R
НД
НД1,ОР
НД2, 5Р
АНД
ДА
НД10М1000/160
LDG / М
Novados H6
PRIMEROYAL R
НД10М1250/100
LDG / М
Novados H6
PRIMEROYAL R
НД10М1600/100
LDG / М
Novados H6
PRIMEROYAL R
НД10М2000/100
LDG / М
Novados H6
PRIMEROYAL R
НД10М2500/63
LDG / М
Novados H6
PRIMEROYAL R
НД10М3200/40
LDG / М
Novados H6
PRIMEROYAL R
2НД10М630/250
LDG / М
Novados H6
PRIMEROYAL R
2НД10М1000/160
LDG / М
Novados H6
PRIMEROYAL R
2НД10М1250/100
LDG / М
Novados H6
PRIMEROYAL R
2НД10М1600/100
LDG / М
Novados H6
PRIMEROYAL R
2НД10М2000/100
LDG / М
Novados H6
PRIMEROYAL R
2НД10М2500/63
LDG / М
Novados H6
PRIMEROYAL R
2НД10М3200/40
LDG / М
Novados H6
PRIMEROYAL R
6НД10М300/160
LDG / М
Novados H6
PRIMEROYAL R



ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Обозначение агрегата
Подача,
л/ч
Давление нагнетания, кгс/см2
Мощность,
кВт, не более
Масса, кг
НД10М630/250
630
250
15
840
НД10М1000/160
1000
160
15
900
НД10М1250/100
1250
100
11
930
НД10М1600/100
1600
100
15
930
НД10М2000/100
2000
100
15
930
НД10М2500/63
2500
63
15
1020
НД10М3200/40
3200
40
15
1050
2НД10М630/250
2х630
250
30
1600
2НД10М1000/160
2х1000
160
30
1780
2НД10М1250/100
2х1250
100
22
1800
2НД10М1600/100
2х1600
100
30
1800
2НД10М2000/100
2х2000
100
30
1800
2НД10М2500/63
2х2500
63
30
1950
2НД10М3200/40
2х3200
40
30
2000
6НД10М300/160
6х300
160
45
3750

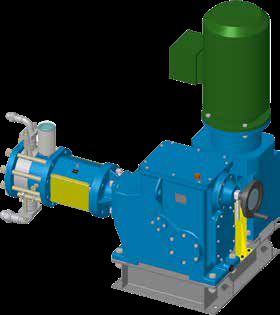

ОБЩИЙ ВИД АГРЕГАТА НД10М

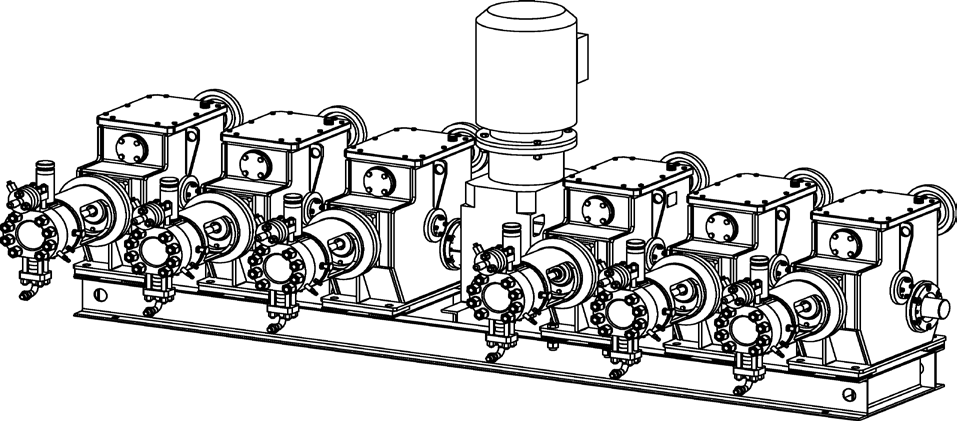

ОБЩИЙ ВИД АГРЕГАТА 6НД10М (с шестью гидроблоками)
