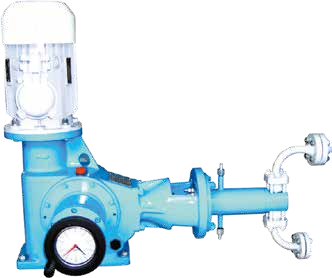

Агрегаты электронасосные (плунжерные дозировочные) типа НД4П (далее по тексту агрегаты) предназначены для перекачивания нейтральных, агрессивных, жидкостей с температурой от 233К до 473К (минус 40 °С до +200 °С) и кинематической вязкостью не более 8х10-4 м2/с, имеющих твердые неабразивные включения максимальным размером до 0,1 мм, максимальная массовая концентрация которых не превышает 0,2%, не вызывающих химического разрушения материалов проточной части.
Агрегаты выпускаются в климатическом исполнении У, УХЛ, категория размещения 2, 3, 4 по ГОСТ 15150-69.
Агрегаты изготавливаются во взрывозащищенном и общепромышленном исполнении.
Агрегаты взрывозащищенного исполнения могут эксплуатироваться во взрывоопасных и пожароопасных зонах, помещениях и наружных установках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2, категории взрывоопасной смеси IIB, с температурной группой Т1, Т2, Т3, Т4 по ГОСТ Р 51330.9-99 (МЭК 60079-10-95), ГОСТ Р 51330.11-99 (МЭК 60079-12-96), ГОСТ Р 51330.13-99 (МЭК 60079-14-96), ГОСТ Р 51330.5-99 (МЭК 60079-4-75).
Агрегаты общепромышленного исполнения не допускают установки и эксплуатации их во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.
Пример условного обозначения агрегата с ходом 40 мм, тип гидроблока плунжерный, производительностью 100 л/час, предельным давлением нагнетания 160 кгс/см 2 , материал проточной части сталь 12Х18Н10Т, без рубашки обогрева, со штуцерами для подвода затворной/промывочной жидкости и отвода утечек, во взрывозащищенном исполнении 1ExdIIBT4, IP54, категорией размещения УХЛ2.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2).
Напряжение питающей сети, В ~ 400, частота 50 Гц
|
Наименование параметров
|
Значение параметра
|
|
Допускаемая вакуумметрическая высота всасывания, м
|
3
|
Возможна поставка агрегатов с механизмом дистанционного управления (преобразователь частоты), вышлите заполненный опросный лист.
|
Наименование агрегата
|
Подача,л/ч
|
Давление, кгс/см2
|
Мощность, кВт,не более
|
|
НД4П100/160 Е (Д,К,Д1)14А(В)
|
100
|
160
|
1,1
|
|
НД4П200/100 Е (Д,К,Д1)14А(А)
|
200
|
100
|
1,5
|
|
НД4П320/63 Е (Д,К,Д1)14А(В)
|
320
|
63
|
1,5
|
|
НД4П500/40 Е (Д,К,Д1)14А(В)
|
500
|
40
|
1,5
|
|
НД4П800/25 Е (Д,К,Д1)14А(В)
|
800
|
25
|
1,5
|
|
НД4П1250/16 Е (Д,К)14А(В)
|
1250
|
16
|
1,5
|
|
НД4П2000/10 Е (Д,К,Д1)14А(В)
|
2000
|
10
|
1,5
|
По согласованию с заказчиком возможно изготовление гидравлической части с фланцевым соединением на границе поставки.
Таблицы соответствия технических характеристик агрегатов зарубежных фирм-производителей насосов продукции АО «НЕФТЕМАШ»-САПКОН
|
Агрегат электронасосный
дозировочный
АО «НЕФТЕМАШ»-САПКОН
|
Возможная марка заменяемого агрегата
зарубежной фирмы производителя
|
Отечеств
произ-ли
|
|
Lewa
|
Bran+Luebbe
|
Milton Roy
|
|
НД4П100/160
|
LDD / К
| Novados H2 | PRIMEROYAL K | НД
НД1,ОР
НД2, 5Р
АНД
ДА |
|
НД4П160/100
|
LDD / К
|
Novados H2
| - |
|
НД4П200/100
|
LDD / К
| Novados H2 | PRIMEROYAL K |
|
НД4П320/63
|
LDD / К
| Novados H2 | PRIMEROYAL K |
|
НД4П400/60
|
LDD / К
| Novados H2 | - |
|
НД4П500/40
|
LDD / К
|
Novados H1,
Novados H2
| PRIMEROYAL K |
|
НД4П800/25
|
LDD / К
|
Novados H1,
Novados H2
| PRIMEROYAL K |
|
НД4П1000/10
|
LDD / К
|
Novados H2
| -
|
|
НД4П1250/16
|
LDD / К
|
-
| - |
|
НД4П2000/10
|
LDD / К
|
-
| - |
|
НД4П2500/5
|
LDD / К
|
-
| - |
АО «НЕФТЕМАШ»-САПКОН предлагает поставку не только агрегата, но и изготовление установки в комплекте: выбранный Вами насосный агрегат, фильтр для очистки жидкости, гаситель пульсации, предохранительный клапан, сигнализаторы давления, трубопроводная обвязка, соединительная коробка, жесткая рама и предохранительный клапан, настроенный на номинальное давление, емкость для химреагентов и др. устройств.
По мнению специалистов интегрированных нефтяных компаний, поставка комплектного оборудования сокращает сроки ввода объектов, снижает затраты по монтажу.
|
Наименование агрегата
|
Размеры
|
Масса
|
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
H
|
Ду
|
|
НД4П100/160 (Д,К,Д1)14В
|
650
|
294
|
96
|
272
|
136
|
60
|
685
|
10
|
135
|
|
НД4П100/160 (Д,К,Д1)14А
|
650
|
294
|
96
|
272
|
136
|
60
|
622
|
10
|
130
|
|
НД4П200/100 (Д,К,Д1)14В
|
606
|
250
|
95
|
234
|
117
|
118
|
685
|
10
|
140
|
|
НД4П200/100 (Д,К,Д1)14А
|
606
|
250
|
95
|
234
|
117
|
118
|
622
|
10
|
135
|
|
НД4П320/63 (Д,К,Д1)14В
|
750
|
402
|
214
|
264
|
132
|
124
|
685
|
15
|
147
|
|
НД4П320/63 (Д,К,Д1)14А
|
750
|
402
|
214
|
264
|
132
|
124
|
622
|
15
|
142
|
|
НД4П500/40 (Д,К,Д1)14В
|
748
|
424
|
232
|
272
|
136
|
128
|
685
|
15
|
149
|
|
НД4П500/40 (Д,К,Д1)14А
|
748
|
424
|
232
|
272
|
136
|
128
|
622
|
15
|
144
|
|
НД4П800/25 (Д,К,Д1)14В
|
816
|
492
|
270
|
330
|
165
|
135
|
685
|
15
|
158
|
|
НД4П800/25 (Д,К,Д1)14А
|
816
|
492
|
270
|
330
|
165
|
135
|
622
|
15
|
153
|
|
НД4П1250/16 (Д,К,Д1)14В
|
774
|
428
|
208
|
384
|
192
|
154
|
685
|
25
|
168
|
|
НД4П1250/16 (Д,К,Д1)14А
|
774
|
428
|
208
|
384
|
192
|
154
|
622
|
25
|
163
|
|
НД4П2000/10 (Д,К,Д1)14В
|
774
|
428
|
228
|
416
|
208
|
162
|
685
|
25
|
174
|
|
НД4П2000/10 (Д,К,Д1)14А
|
774
|
428
|
228
|
416
|
208
|
162
|
622
|
25
|
169
|
Здесь можно скачать чертеж.
