Клапаны дыхательные совмещенные “ЕРМАК”


Клапаны дыхательные совмещенные “ЕРМАК”

Клапаны дыхательные совмещенные “ЕРМАК”

ОКПД 28.99.39.190
ОКП 36 8912

Предприятие АО «НЕФТЕМАШ»-САПКОН представляет новое поколение дыхательных клапанов “ЕРМАК” с верхним расположением огнепреградителя.

Клапаны дыхательные совмещенные “ЕРМАК” с верхним расположением кассеты огнепреградителя предназначены для герметизации газового пространства резервуара в режимах хранения, слива, налива и транзита нефти, нефтепродуктов и химических жидкостей.
Клапаны выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Клапаны работают, как в режиме дыхательных, так и предохранительных. При установке на резервуары дыхательных клапанов в качестве предохранительных последние должны быть того же типоразмера, что и дыхательные, и настроены на те же рабочие параметры.

Клапаны  “ЕРМАК” имеют ряд преимуществ перед традиционными клапанами типа КДС, а именно:
  • упрощен способ замены кассеты огнепреградителя;
  • добавлена возможность вывода огнепреградителя из технологического процесса работы клапана переворотом огнепреградителя, т.е. на осенне-зимний период не требуется демонтаж огнепреградителя, что значительно снижает эксплуатационные затраты;
  • предусмотрена возможность демонтажа крышки и кассеты огнепреградителя для улучшения условий профилактических осмотров;
  • упрощен способ монтажа диска отражателя.

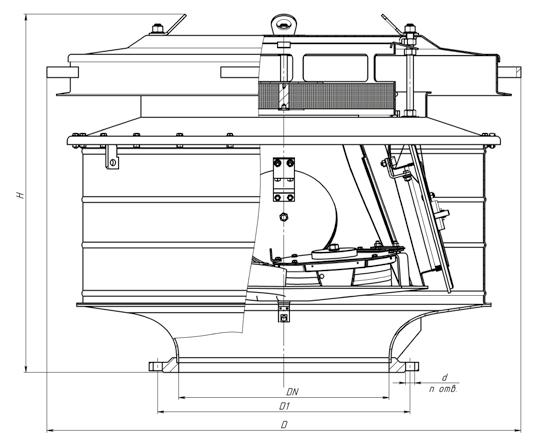

Габаритные и установочные размеры


Пример условного обозначения при заказе:

Клапан дыхательный совмещенный КДС-3000/500-25-А-УХЛ1 ТУ 26-02-1009-93, где:
3000 – пропускная способность, м3/ч;;
500 – номинальный диаметр DN;
 2 – верхнее расположение огнепреградителя
5 – наличие грузовых тарелок
А – материал корпуса из алюминиевого сплава
УХЛ1 – климатическое исполнение, категория размещения.

Возможна поставка:
  • с ответными фланцами
  • прокладками и крепежом
  • с монтажным патрубком
  • без диска отражателя
  • с окраской в корпоративные цвета



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование параметров
КДС-450/150-25
КДС-750/200-25 КДС-1000/250-25 КДС-1300/350-25 КДС-1500/500-25
КДС-1100/250-25КДС-2400/350-25
КДС-3000/500-25
Номинальный диаметр DN
150
200
250
350
500
250
350
500
Рабочее давление,
Па (мм вод. ст.), не более
2000 (200)
Рабочий вакуум,
Па (мм вод. ст.), не более
250 (25)
Давление срабатывания,
Па (мм вод. ст.), не более
1500-1600 (150-160)
Вакуум срабатывания,
Па (мм вод. ст.), не более
100-150 (10-15)
Максимальная пропускная
способность, м3/ч, не менее
450 750 1000 1300 1500 1100 2400 3000
Габаритные размеры,
мм, не более
D
H


1130
1100


1130
960


1130
900


1400
1250


1400
1150
Присоединительные размеры
Межцентровое расстояние D1, мм 225 280 335 445 600 335 445 600
Диаметр отверстий d, мм 18 18 18 22 22 18 22 22
Количество отверстий n, шт. 4 4 6 6 16 6 6 16
Масса клапана, кг, не более 145 153 215

По требованию заказчика рабочие параметры клапана по давлению и вакууму могут быть изменены на другие значения.
По заявке заказчика возможна поставка варианта клапана со штуцером для контроля рабочего давления и вакуума.
В особых случаях комплектуются устройствами для применения в качестве аварийного клапана для сброса давления в резервуаре при интенсивном нагревании газового пространства резервуара от пожара соседних резервуаров, кипения продукта внутри резервуара или его взрыва.
