Клапаны дыхательные совмещенные с устройством обогрева огнепреградителя предназначены для герметизации газового пространства стальных вертикальных и горизонтальных резервуаров с нефтью и нефтепродуктами с заданными параметрами по давлению (вакууму), а также для защиты от проникновения пламени в резервуар в круглогодичном режиме эксплуатации.
Клапаны выпускаются в климатическом исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Конструкция клапана с обогревом разработана по рекомендации ФГУ ВНИИПО МЧС России для эксплуатации в осеннее-зимний период, особенно в условиях Крайнего Севера и Сибири.
Разработанное специалистами АО «НЕФТЕМАШ»-САПКОН устройство обогрева предотвращает образование инея на торцевых поверхностях огнепреградителя, что позволяет не производить демонтаж огнепреградителя в осенне-зимний период.
Работа устройства обогрева осуществляется в автоматическом режиме.
Элементы электрооборудования устройства обогрева выполнены во взрывозащищенном исполнении.
Конструкция разработанного устройства обогрева огнепреградителя защищена патентом РФ. Выполнение работ по модернизации дыхательных клапанов на действующих объектах может производиться после оформления заказа на предприятии АО «НЕФТЕМАШ»-САПКОН.


Пример условного обозначения клапана при заказе:
КДС-450/150-157-А-УХЛ1 ТУ26-02-1009-93, где:
КДС – клапан дыхательный совмещенный;
450 – пропускная способность, м3/час;
150-номинальный диаметр DN;
157 – конструктивный код
     1 – с нижним расположением огнепреградителя
     5 – клапан с грузовыми тарелками
     7 – с электрообогревом огнепреградителя;
А-корпус из алюминия;
УХЛ-климатическое исполнение;
1-категория размещения.

Возможна поставка:

  • с диском отражателем
  • с ответным фланцем
  • с прокладками и крепежом
  • с монтажным патрубком

По требованию заказчика рабочие параметры клапана по давлению и вакууму могут быть изменены на другие значения.

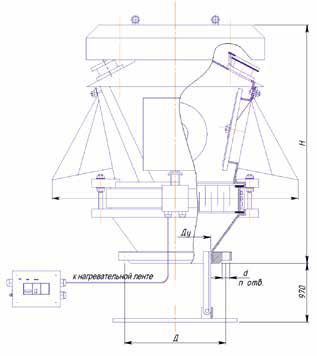

Габаритные и установочные размеры


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование
основных параметров
КДС-450/
150-157
КДС-750/
200-157
КДС-1000/
250-157
КДС-1300/
350-157
КДС-1500/
500-157
КДС-1100/
250-157
КДС-2400/
350-157
КДС-3000/
500-157
Номинальный диаметр DN 150 200 250 350 500 250 350 500
Рабочее давление,
Па (мм вод. ст.), не более
2000 (200)
Рабочий вакуум,
Па (мм вод. ст.), не более
250 (25)
Давление срабатывания,
Па (мм вод. ст.), не более
                           не менее

1600 (160)
1500 (150)
Вакуум срабатывания,
Па (мм вод. ст.), не более
                           не менее

150 (15)
100 (10)
Максимальная пропускная
способность, м3/ч, не менее
450 750 1000 1300 1500 1100 2400 3000
Температура нагревательной ленты
устройства обогрева, °С, не более
±65
Напряжение питания
устроства обогрева, В
220±22
Герметичность, м3хПа/с, не более
1,7х10(-5) 2,35х10(-5)
Сопротивление цепи заземления,
Ом, не более
0.1
Потребляемая мощность, Вт, max 1500 3500
Сопротивление изоляции между
проводами нагревательной ленты
и экраном, мОм, не менее
20
Длина силового провода, м, не более 500
Присоединительные размеры
Межцентровое расстояние D, мм 225 280 335 445 600 335 445 600
Диаметр отверстий d, мм 18
18
18
22
22
18
22
22
Количество отверстий n, шт. 4 4 6 6 16 6 6 16
Габаритные размеры, мм, не более
Длина, L
Ширина, B
Высота, Н

970
950
1060

970
950
1060

970
950
1040

970
950
960

1300
1300
1400

1300
1300
1300
Масса клапана, кг, не более 160 220



АО «НЕФТЕМАШ»-САПКОН выполняет услуги по испытаниям кассет огнепреградителей и регулировке тарелок по герметичности и срабатыванию.
Продукция имеет подтверждение соответствия требованиям технических регламентов ЕАЭС. Подробную информацию смотрите на сайте www.sapcon.ru
