Генераторы пены средней кратности стационарные ГПСС-2000, ГПСС-2000А, ГПСС-2000А1, ГПСС-2000М, ГПСС-2000М1, ГПСС-600А, ГПСС-600М1


Генераторы пены средней кратности стационарные ГПСС-2000, ГПСС-2000А, ГПСС-2000А1, ГПСС-2000М, ГПСС-2000М1, ГПСС-600А, ГПСС-600М1

Генераторы пены средней кратности стационарные ГПСС-2000, ГПСС-2000А, ГПСС-2000А1, ГПСС-2000М, ГПСС-2000М1, ГПСС-600А, ГПСС-600М1

ОКПД2 28.99.39.190

ОКП 36 89

Генератор пены является комплектующим изделием вертикальных цилиндрических резервуаров хранения нефти и нефтепродуктов и предназначен для стационарных систем пожаротушения воздушно-механической пеной надслойным методом.
Генератор пены выпускается в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.


ТУ-3689-043-00217633-2001

1. ГПСС — генератор пены средней кратности;

2. Производительность, л/ч:
600; 2000;

3. Модификация генератора пены средней кратности:

БЕЗ ОБОЗНАЧЕНИЯ — соответствует пеногенератору с вертикальным расположением типа ГПСС-2000;
А — пеногенератор с прямоугольным корпусом и рычажной системой автоматического срабатывания затвора.
М — пеногенератор с круглым корпусом и эксцентриковым механизмом автоматического срабатывания затвора. Дополнительный индекс в обозначении модификации пеногенераторов типа А и М (1 — исполнение с квадратным фланцем; без обозначения — исполнение с прямоугольным фланцем)

4. Код материального исполнения:

Д — сталь 20;
Д1 — сталь 09Г2С;

5. Климатическое исполнение и категория размещения по ГОСТ 15150-69:

У1 — умеренный;
УХЛ1 — умеренный и холодный;
ХЛ1 холодный;

6.Код комплектации генератор пены (возможна комбинация цифр):

НЕТ ЗНАЧЕНИЯ — без комплектации;
1 — фланец по ГОСТ 33259-2015;
2 — прокладки под ответные фланцы
(Г – терморасширенный графит;
П — паронит ПМБ; П1- паронит ПОН;
П2 – прокладка для соединения с резервуаром паронит ПМБ)
3 — крепеж;
4 — наклонный участок растворопровода; 5 — переходный фланец под камеру низкократной пены;
6 — монтажный фланец пеногенератора;
7 — переходной фланец с прямоугольного патрубка резервуара к квадратному фланцу пеногенератора типа ГПСС-2000А1, ГПСС-2000М1.




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование
параметров
600А 2000 2000А 2000А1 2000М 2000М1 600М1
Давление
перед распылителем, МПа
0,6-0,8






Расход раствора пенообразователя, л/с 5-6






Кратность пены, не менее 70
70
70
70
70
70
70
Усилие срабатывания ручного привода, Н 80-90

80-90
80-90
60-150
60-150
60-150
Габаритные размеры,
мм, не более:

Длина
Ширина
Высота
Диаметр



620
570
570




1220


710



925
1110
610




925
610
610




890
1110
610




890
610
610




620
570
570

Масса, кг, не более 60
54
100
90
70
60
50
Производительность, л/с, не менее 600
2000
2000
2000
2000
2000
600
Срок службы, лет, не менее 10
10
10
10
10
10
10

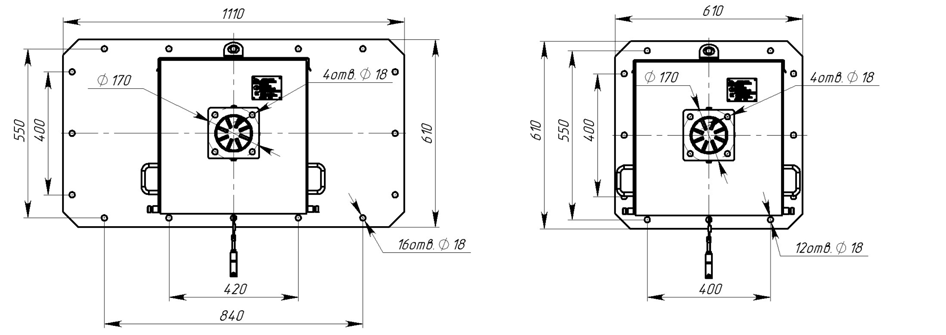

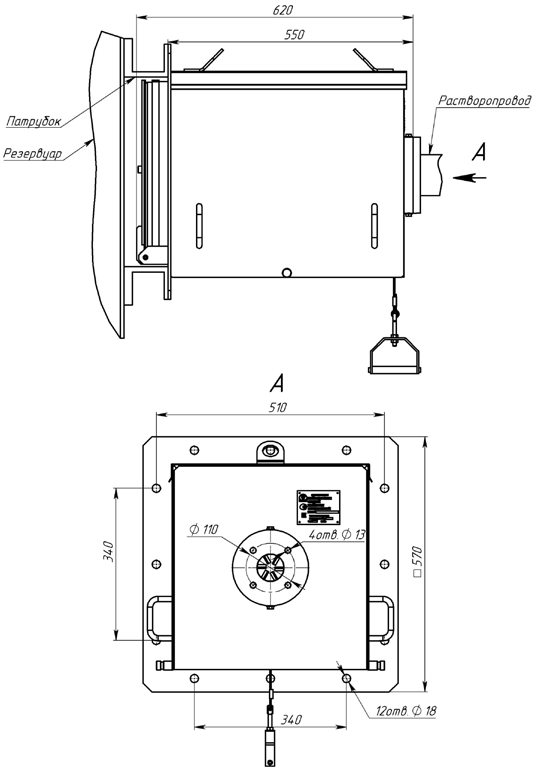

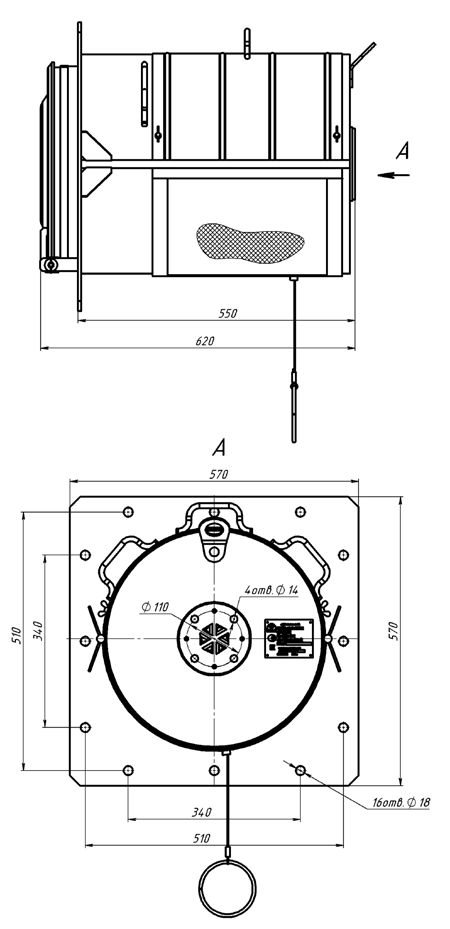

Габаритные и установочные размеры

ГПСС-2000А                                                                                                       ГПСС-2000А1



ГПСС-2000М1                                                                                         ГПСС-2000М


                                       ГПСС-2000


ГПСС-600М1 ГПСС-600

*Камера пеносливная поставляется по заявке заказчика.



Опросный лист для заказа
