Пробоотборник секционный ПСР2-4Г


Пробоотборник секционный ПСР2-4Г

Пробоотборник секционный ПСР2-4Г

ОКПД2 28.99.39.190

ОКП 36 8911

Пробоотборник ПСР2-4Г предназначен для взятия усредненных проб по всей высоте наземных горизонтальных резервуаров хранения нефтепродуктов при нормальном и повышенном давлении.
Пробоотборник является комплектующим изделием горизонтальных цилиндрических резервуаров и устанавливается внутри них.
Применяется при оборудовании нефтебаз в нефтедобыче, нефтепереработке, энергетике, металлургии и др. отраслях.
Пробоотборники выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Срок службы не менее 9 лет.





Пример условного обозначения при заказе:
ПСР2-4Г У ТУ 3689-021-00217633-98, где:
ПСР – пробоотборник секционный;
2-4Г – вариант модификации для горизонтальных резервуаров;
1 – номинальный диаметр трубы DN 15
0 – резервуар без защитной стенки
0 – без обогрева внешнего модуля
У – климатическое исполнение.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование основных параметров

ПСР2-4Г/50

ПСР2-4Г/100

Номинальный диаметр DN

15

Объем пробы 1м пробоотборной колонны, л

0,150±0,005

Время забора образца, мин, не более

5

Максимальная вязкость продукта, Ст

5

Температура продукта, С°


Минимальная

-40

Максимальная

+80

Диаметр резервуара d, мм

2760

3000

Объем резервуара, м3

50

100

Габаритные размеры, мм, не более



Длина

760

760

Ширина

600

600

Высота

2910

3150

Масса*, кг, не более

100

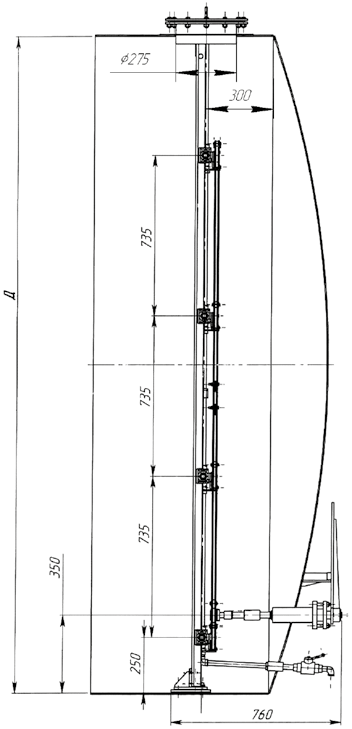

Габаритные и установочные размеры

Разрешение Ростехнадзора на применение оборудования, Сертификаты соответствия и Сертификат Пожарной Безопасности Службы МЧС России смотрите на www.sapcon.ru
