Фильтр сливной ФС

Фильтр сливной ФС

ОКПД2 28.29.12.190

ОКП 36 8965

Фильтр сливной предназначен для предварительной очистки нефти, бензина, дизельного топлива и других жидкостей от механических примесей.
Фильтр сливной является комплектующим оборудованием для АЗС и нефтебаз в нефтедобывающей, нефтеперерабатывающей и других отраслях.
Фильтр сливной выпускается в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.


Пример условного обозначения при заказе:
ФС-50/16П-200-Ф1-Д1-УХЛ1 ТУ3689-020-00217633-98, где:
ФС – фильтр сливной;
50 – номинальный диаметр DN;
16 – рабочее давление кгс/см2;
П - с соосным расположением патрубков;
200 - тонкость фильтрации, мкм;
Ф1 - фланцевое соединение с трубопроводом, тип исполнения фланца на фильтре «В» по ГОСТ 33259-2015;
Д1 – корпус из стали 09Г2С;
УХЛ1 – климатическое исполнение категории размещения 1 по ГОСТ 15150-69.

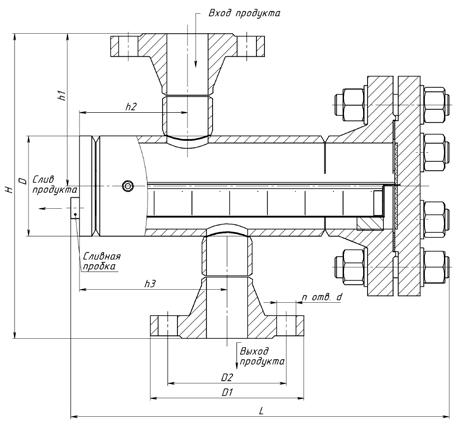

Фильтры сливные с фланцевым соединением
Патрубки входа-выхода со смещением
ФС50/1-300*; ФС50/16-300*; ФС80/16-300*
Фильтры сливные с фланцевым соединением
Патрубки входа-выхода со смещением
ФС100/16-300*; ФС150/2,5-300*; ФС150/16-300*;
ФС200/2,5-300*; ФС200/16-300*; ФС200/25-300*

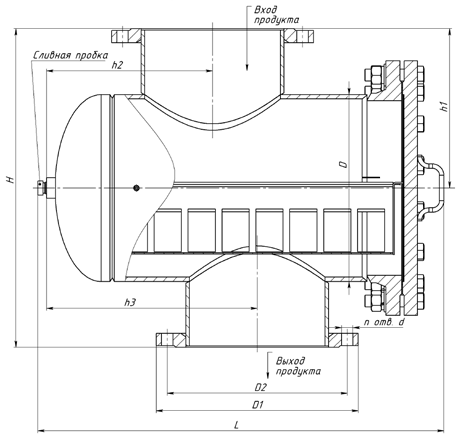

Фильтр сливной с фланцевым соединением
Патрубки входа-выхода со смещением
ФС100/40-300*

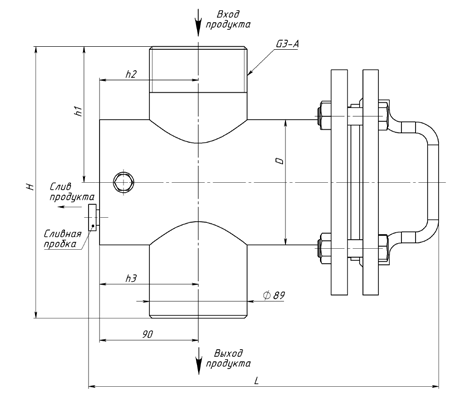

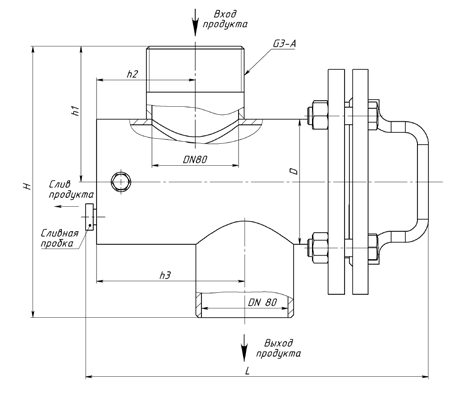

Фильтр сливной с муфтовым соединением
Патрубки входа-выхода со смещением
(патрубок выхода - под приварку)
ФС80/1-80*-М/П

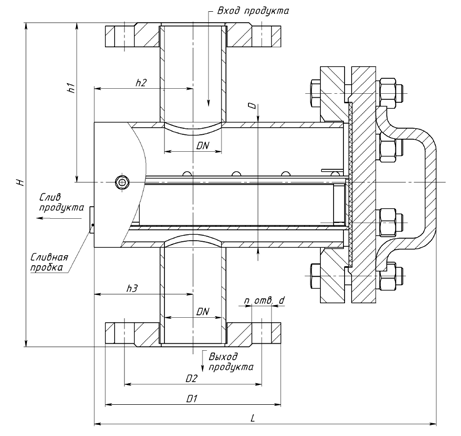

Фильтры сливные с фланцевым соединением
Патрубки входа-выхода соосные
ФС50/6П-300*; ФС50/16П-300*;
ФС50/25П-300*; ФС80/16П-300*

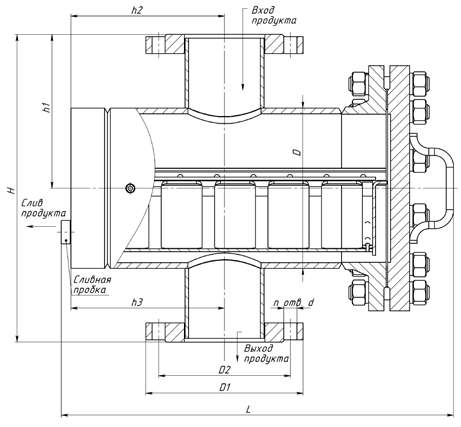

Фильтры сливные с фланцевым соединением
Патрубки входа-выхода соосные
(патрубок выхода - под приварку)
ФС100/6П-300*; ФС100/25П-300*; ФС150/6П-300*;
ФС150/16П-300*; ФС200/6П-300*
Фильтр сливной с муфтовым соединением
Патрубки входа-выхода соосные
(патрубок выхода - под приварку)
ФС80/1П-300*-М/П
Фильтр сливной под приварку с эллептическим днищем
Патрубки входа-выхода соосные
ФС200/10П-300*-П-А
Фильтр сливной с фланцевым соединением
и эллептическим днищем
Патрубки входа-выхода со смещением
ФС250/16-300*-А; ФС250/25-300*-А

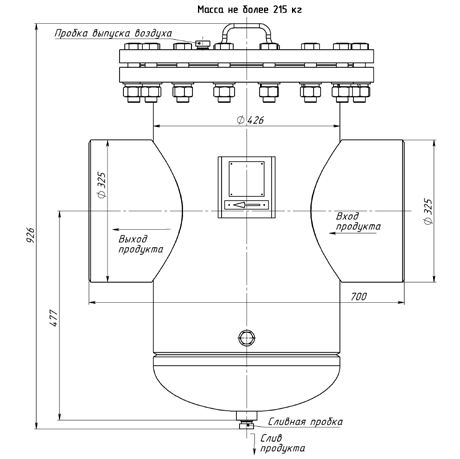

Фильтр сливной под приварку с эллептическим днищем
 Патрубки входа-выхода соосные
ФС300/6П-300*-ПА
Фильтр сливной с фланцевым соединением
и эллептическим днищем
Патрубки входа-выхода соосные
ФС300/16П-300*-А
Фильтр сливной с фланцевым соединением
и эллептическим днищем
Патрубки входа-выхода соосные
ФС500/2,5П-300*-А
Фильтр сливной с фланцевым соединением,
эллептическим днищем, на лапах
Патрубки входа-выхода соосные
ФС500/16П-300*-АЛ
Фильтры сливные
Угловое расположение патрубков входа-выхода
ФС100/25УА-300*-П; ФС100/25УБ-300*-П;
ФС100/25УА-300*-П





Величина параметров
Типоразмер фильтра
Наименование параметров

ФС50/1

ФС50/6П

ФС50/16П, ФС50/16

ФС50/25П

ФС80/1П-М/П

ФС80/16

ФС80/16П

ФС100/6П

ФС100/16

ФС100/25П

ФС100/40

ФС150/2,5

ФС150/6П

ФС150/16

ФС150/16П

ФС200/2,5

ФС200/6П

ФС200/16

ФС200/25

ФС250/16-А

ФС250/25-А

ФС300/16П-А

ФС300/25-А

ФС500/2,5П-А

Номинальный диаметр, DN
50
80
100
150
200
250
300
500
Тонкость фильтрации, мкм*
от 80 до 500
Рабочее давление, МПа (кгс/см2)
0,1
(1)
0,6
(6)
1,6
(16)
2,5
(25)
0,1
(1)
1,6
(16)
0,6
(6)
1,6
(16)
2,5
(25)
4,0
(40)
0,25
(2,5)
0,6
(6)
1,6
(16)
1,6
(16)
0,25
(2,5)
0,6
(6)
1,6
(16)
2,5
(25)
1,6
(16)
2,5
(25)
1,6
(16)
2,5
(25)
0,25
(2,5)
Присоединительные размеры, мм, не более:

Резьбовые
-

-
-
G3-А


















Фланцевые:























Диаметр наружный D1
140
140
160
160
-
195
195
205
215
230
230
260
260
280
280
315
315 335 360  405 425  460 485 640
Межцентровое расстояние D2
110
110
125
125
-
160
160
170
180
190
190
225
225
240
240
280
280
295
310
355
370
410
430
600
Диаметр крепежного отверстия, d
14
18
-
18
22
22
18
18
22
22
26
18
22
26
26
30
26
30
22
Количество отверстий, n
4
-
4
4
8
8
8
8
8
8
8
12
12
12
12
16
16
Габаритные размеры, мм,не более

Длина, L
308
314
316
317
319
321
321
529
548
539
545
607
608
616
613
607
608
616
620
846
954
930
954
1170
Высота, H
200
200
295
258
250
320
320
421
421
421
441
573
567
567
573
573
567
567
573
780
722
805
728
1485
Диаметр корпуса, D
114
114
114
114
114
114
114
219
219
219
219
273
273
273
273
273
273
273
273
426
426
426
426
820
h1
100
100
148
129
125
160
160
211
211
211
221
287
284
284
287
287
284
284
287
390
361
403
364
585
h2
90
90
90
90
90
90
113
150
150
150
150
220
220
220
260
220
220
220
220
480
480
480
480
960
h3
130
90
90,  135
90
90,  130
130
113
150
250
150
250
330
220
330
260
330
220
330
330
540
540
480 540
960
Масса, кг, не более
17
26
26,7
10
28,5
28,5
50
70
82
98
113
74
112
131
122
81
120
152
245
282
270
324
750


Опросный лист для заказа
