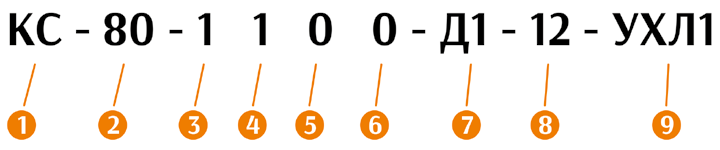

Пример условного обозначения при заказе крана


Пример условного обозначения при заказе крана

(1) обозначение крана (КС — кран сифонный);

(2) Номинальный диаметр DN:

50, 80, 200.

Конструкторское исполнение:

(3) индекса исполнения трубопровода крана:

0 — стационарный;

1 — поворотный;

2 — с шарниром.

(4) индекса запорного органа:

1 — кран шаровой;

2 — задвижка кленовая.

(5) индекса, характеризующего резервуар на котором устанавливается кран:

0 — резервуар без защитной стенки;

1 — резервуар с защитной стенкой

(6) индекса, характеризующего наличие устройства обогрева:

0 — без устройства обогрева;

1 — с устройством обогрева.

(7) Код материального исполнения:

Д — сталь 20;

Д1 — сталь 09Г2С;

К — сталь 12Х18Н10Т.

(8) Комплектация, согласованная с заказчиком:

1 — поворотный узел;

2 — прокладка из терморасширенного графита;

3 — муфта сливная;

4 — наконечник под рукав;

5 — кожух откидной.

(9) Климатическое исполнение и категория размещения по ГОСТ 15150-69
