ОКПД2 28.99.39.190
ОКП 36 8911
Хлопушки предназначены для предотвращения потерь нефти и нефтепродуктов из резервуара в случаях разрыва технологических трубопроводов или выхода из строя запорных устройств.
Хлопушка монтируется на фланце приемо-раздаточного патрубка внутри резервуара. Рабочая среда – нефть, нефтепродукты и др. жидкости.
Хлопушки выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Пример условного обозначения при заказе:
ХП 150-В УХЛ ТУ 3689-001-0217636-93, где:
ХП - хлопушка;
150 -номинальный диаметр DN;
В - материал исполнения корпуса и крышек;
УХЛ - климатическое исполнение.
Хлопушки в зависимости от величины номинального диаметра изготавливаются:
без перепуска - 80, 100;
с перепуском - 150, 200, 250, 300, 400, 500, 600
В зависимости от материала и конструкции корпуса и крышки хлопушки бывают следующих исполнений:
А - корпус, крышка (основная и перепускная) чугунные без наплавки на уплотнительных поверхностях;
Б - корпус чугунный, крышка (основная и перепускная) стальные с латунной наплавкой на уплотнительных поверхностях;
В - корпус и крышки из углеродистой стали с латунной наплавкой на уплотнительных поверхностях;
ВН - корпус и крышки из нержавеющей стали.
ВД – донного типа, корпус и крышка из углеродистой стали с латунной наплавкой на уплотнительных поверхностях
ВДН – донного типа, корпус и крышка из нержавеющей стали
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Исполнение
|
Номинальный диаметр
|
Климатическое исполнение
|
Размеры в мм, не более
|
n, шт.
|
Масса, кг, не более
|
|
DN
|
dn
|
L
|
D
|
H
|
D1
|
dо
|
|
А
| 80
| -
|
У,Т
| 195
| 185
| 215
| 150
| 18
| 4
| 8,0
|
150
| 25
| 325
| 260
| 320
| 225
| 18
| 8
| 20,0
|
250
| 25
| 460
| 370
| 450
| 335
| 18
| 12
| 60,0
|
|
Б
| 400
| 100
|
У,Т
| 650
| 580
| 700
| 525
| 30
| 16
| 180,0
|
600
| 100
| 720
| 840
| 1000
| 770
| 41
| 20
| 330,0
|
|
В, ВН
| 80
| -
|
У,
УХЛ, ХЛ,
Т
| 194
| 185
| 215
| 150
| 18
| 4
| 5,6
|
100
| -
| 203
| 205
| 237
| 170
| 18
| 4
| 10,0
|
150
| 25
| 320
| 260
| 325
| 225
| 18
| 8
| 18,8
|
200
| 25
| 355
| 315
| 370
| 280
| 18
| 8
| 26,0
|
250
| 25
| 450
| 370
| 428
| 335
| 18
| 12
| 46,5
|
300
| 32
| 505
| 435
| 485
| 395
| 22
| 12
| 48,8
|
400
| 100
| 640
| 580
| 710
| 525
| 30
| 16
| 135,0
|
500
| 100
| 679
| 710
| 861
| 650
| 33
| 20
| 219,5
|
600
| 100
| 720
| 840
| 1000
| 770
| 41
| 20
| 330,0
|
| ВД, ВДН | 150
| 20
| У, УХЛ
| 400
| 300
| 147
| 220
| -
| -
| 43
|
Возможна поставка в комплекте с ответным фланцем и крепежом кроме исполнений ВД, ВДН.
Габаритные и установочные размеры

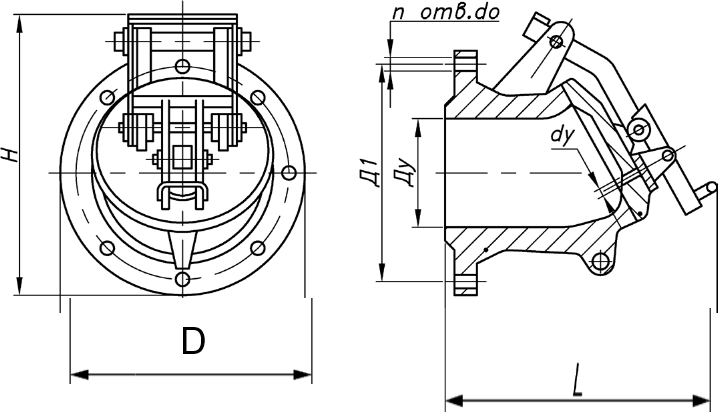

Хлопушка без перепуска
Хлопушка с перепуском

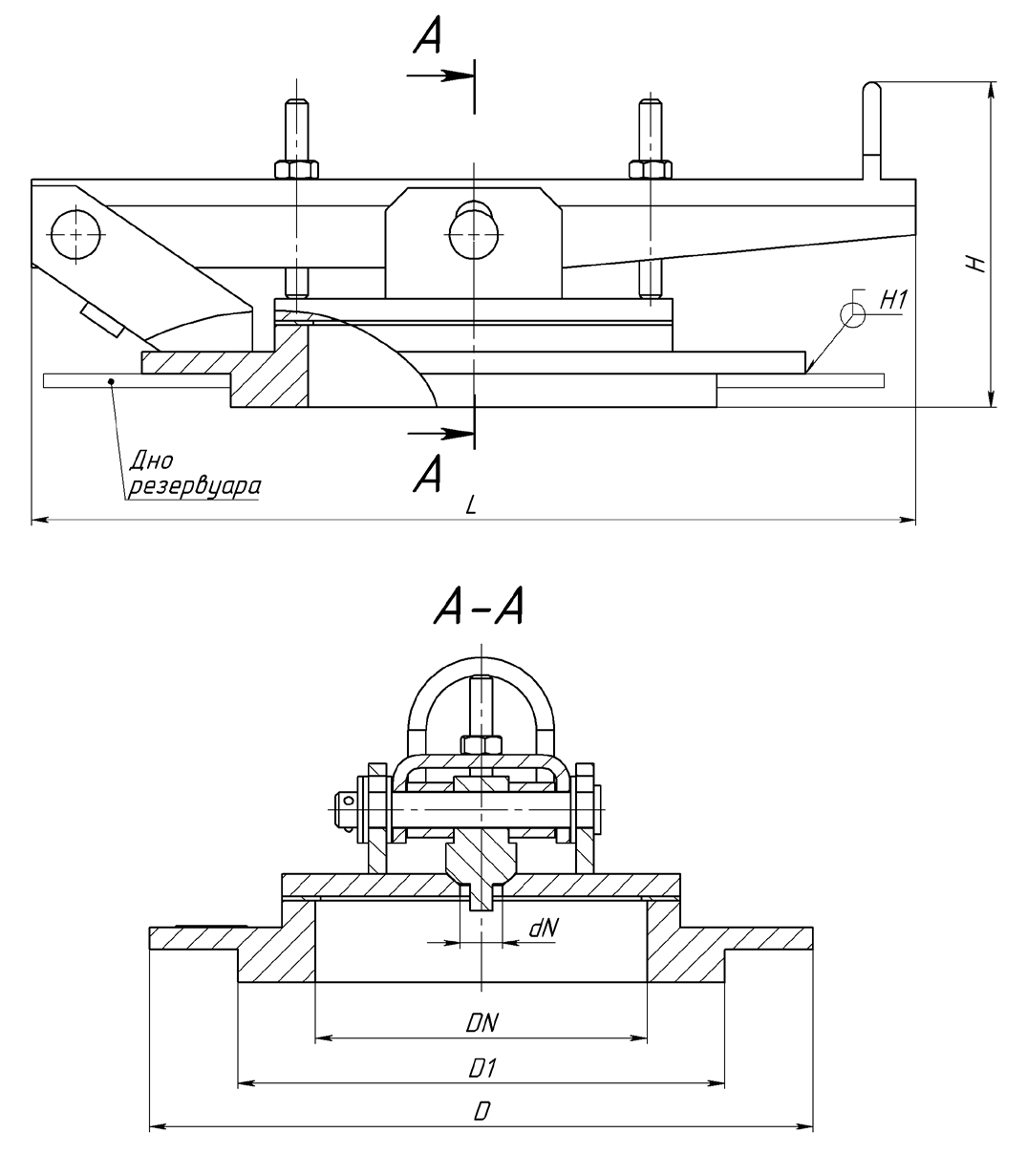

хлопушки донного типа с перепуском
Продукция имеет подтверждение соответствия требованиям технических регламентов ЕАЭС.
