ОКПД2 28.99.39.190

ОКП 35 8911

Хлопушка электроприводная ЭХ700СС предназначена для предотвращения потерь нефтепродуктов из резервуара через неплотности в трубопроводах и в резервуарной задвижке или вследствие разрыва трубопровода и является комплектующим изделием резервуаров с защитной стенкой для нефтепродуктов.
Хлопушка монтируется на конце приемо-раздаточного патрубка ППР700СС, обращенного внутрь резервуара.
Хлопушки выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример условного обозначения при заказе:

ЭХ700СС У ТУ 26-02-667-75 где:
ЭХ - хлопушка электроприводная,
700 - номинальный диаметр DN,
СС - исполнение для резервуара с защитной стенкой,
У - климатическое исполнение.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование параметров

Величина параметра

Номинальный диаметр DN

700

Рабочее давление, МПа (кгс/см')

0,15 (1,5)

Габаритные размеры, мм, не более

Длина L

3880 (4250)

Расстояние до защитной стенки L1

1875 (2250)

Ширина

1150

Высота

1702

Масса, кг, не более

922

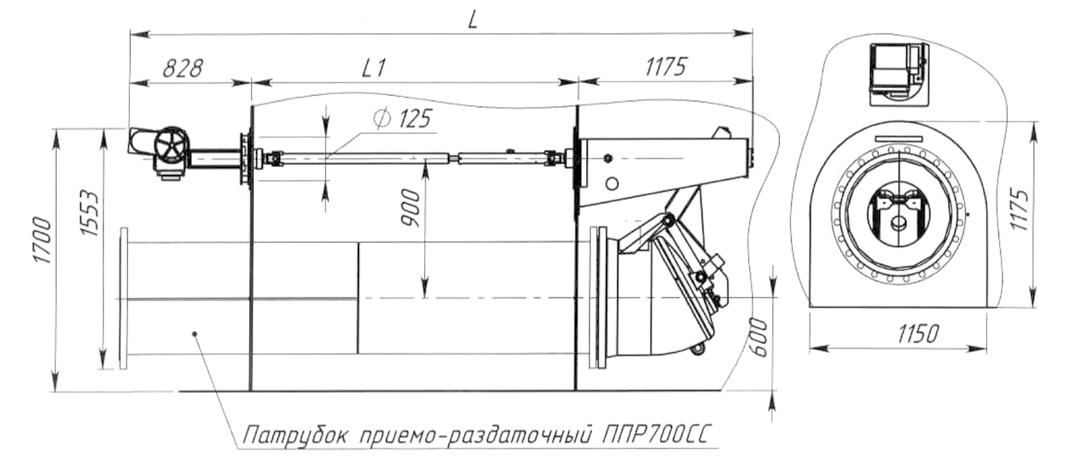

Габаритные и установочные размеры

Продукция имеет подтверждение соответствия требованиям технических регламентов ЕАЭС. Подробную информацию смотрите на сайте www.sapcon.ru
