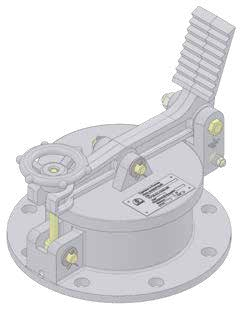

Люк замерный ЛЗ предназначен для замера уровня и отбора проб нефтепродуктов в вертикальных и горизонтальных цилиндрических резервуарах.
Люк замерный устанавливается на патрубке крыши вертикального или горизонтального резервуара.
Люк замерный выпускается в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример условного обозначения при заказе:

Люк замерный, DN 150, индекс исполнения корпуса под присоединительный фланец по ГОСТ 33259-2015 на условное давление 0,25 МПа, без вставки из цветного металла, из стали 12Х18Н10Т ГОСТ 5632, в климатическом исполнении У, категории размещения 1:

ЛЗ-150-0,25-К-У1 ТУ 26-02-1033-86;

-То же, со вставкой из цветного металла, из алюминиевого сплава ГОСТ 1583, в климатическом исполнении У, категории размещения 1, укомплектован ответным фланцем с диаметром условного прохода равным 154 мм на условное давление 0,25 МПа, прокладкой из терморасширенного графита, крепежом из стали 20 ГОСТ 1050:

ЛЗ-150-0,25-1-А-У1-1(А0,25)2(Г)3(Д) ТУ 26-02-1033-86;

- То же, DN 150, индекс исполнения корпуса под присоединительный фланец по ГОСТ 33259-2015 на условное давление 1,6 МПа, со вставкой из цветного металла, из алюминиевого сплава ГОСТ 1583, в климатическом исполнении УХЛ, категории размещения 1, укомплектован ответным фланцем с диаметром условного прохода равным 161 мм на условное давление 1,6 МПа, прокладкой из паронита, крепежом из стали 09Г2С ГОСТ 19281-2014:

ЛЗ-150-1,6-1-А-УХЛ1-1(Б1,6)2(П)3(Д1) ТУ 26-02-1033-86;


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметров Обозначение
ЛЗ-80-0,25-1-А ЛЗ-150-0,25-А
ЛЗ-150-0,25-1-А
ЛЗ-150-0,25-К ЛЗ-150-1,6-А
ЛЗ-150-1,6-1-А
Номинальный диаметр DN 80 150
Присоединительные
размеры, мм:
d
D1
D2


18
128
150


18
202
225


18
202
225


22
202
240
Количество отверстий, n
4 8 8 8
Габаритные размеры,
мм, не более:
D
L
H


185
285
230


260
320
245


260
360
220


280
320
245
Масса, кг, не более 2,4 5,2 7,5 5,5

Габаритные и установочные размеры

Возможна поставка в комплекте с ответным фланцем, прокладкой крепежом и болтом заземления.

Продукция имеет подтверждение соответствия требованиям технических регламентов ЕАЭС.

Опросный лист для заказа
