Патрубок зачистки ПЗ

Патрубок зачистки ПЗ

ОКП 36 8913

Патрубки зачистки ПЗ предназначены для проведения операций по зачистке резервуаров хранения нефти и нефтепродуктов. Они являются комплектующими изделиями вертикальных цилиндрических резервуаров и устанавливаются в нижнем поясе на стенке резервуара.
Патрубки зачистки выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

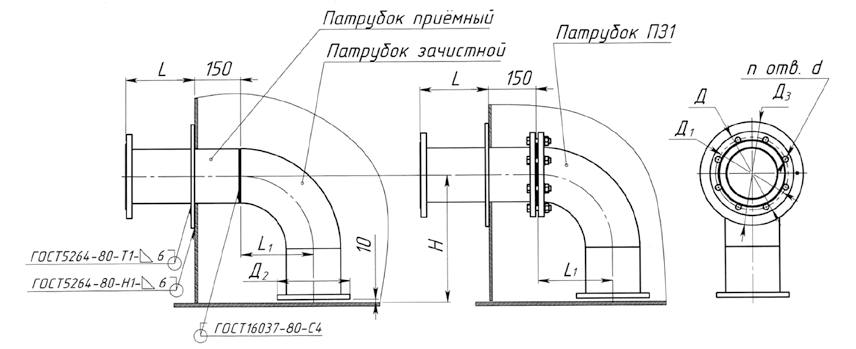

Конструктивно патрубки могут быть в двух исполнениях:
- ПЗ – патрубок приёмный и патрубок зачистной соединяются между собой при монтаже сваркой;
- ПЗ1 – патрубки соединяются при помощи фланцев.


Пример условного обозначения при заказе:
ПЗ-150У ТУ 3689-018-00217633-97, где:
ПЗ – патрубок зачистки;
150 – условный проход , мм;
У – климатическое исполнение.
Примечание: в состав изделия входят 2 узла: патрубок приемный и патрубок зачистной. Сборка выполняется на месте монтажа.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Обозначение

Размеры в мм

n, шт.

Масса,
кг

Ду
Д
Д1
Д2
Д3
L
L1
Н
d
ПЗ-80
80
185
150
180
180
200
120
250
18
4
11,7
ПЗ1-80
205
128
17,0
ПЗ-100
100
205
170
220
220
200
150
300
15,0
ПЗ1-100
207
160
21,0
ПЗ-150
150
260
225
320
320
200
225
350
8
34,5
ПЗ1-150
207
235
44,0
ПЗ-200
200
315
280
440
440
250
300
450
34,8
ПЗ1-200
260
313
48,0
ПЗ-250
250
370
335
550
550
250
375
550
12
120
ПЗ1-250
260
388
138
ПЗ-300
300
435
395
650
650
250
450
650
22
151
ПЗ1-300
260
463
163,5

По просьбе заказчика комплектуется фланцами, прокладкой и крепежом.

Здесь можно скачать чертеж.


Опросный лист для заказа
