Патрубок приемо-раздаточный ППР1 СС


Патрубок приемо-раздаточный ППР1 СС

Патрубок приемо-раздаточный ППР1 СС

ОКПД2 28.99.39.190

ОКП 36 2913

Патрубок приемо-раздаточный с сильфонным компенсатором ППР1 СС предназначен для подсоединения технологических трубопроводов к резервуарам для хранения нефти и нефтепродуктов с защитной стенкой ( ”стакан в стакане”).

Патрубок приемо-раздаточный выпускается в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.


Пример условного обозначения при заказе:

ППР1-700СС У, ТУ 3689-018-00217633-97, где:
ППР - патрубок приёмно-раздаточный;
1 - модификация;
700 - номинальный диаметр DN;
СС - “стакан в стакане” - резервуар с защитной стенкой;
У - климатическое исполнение.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование параметров

Величина параметров

ППР1-150СС

ППР1-400СС

ППР1-700СС

Номинальный диаметр DN

150

400

700

Рабочее давление, МПа (кгс/см2), не более

1,0 (10)

Габаритные размеры, мм, не более




Длина, L*

2600

2700

2850

Диаметр, Dн

320

860

1225

Диаметр, D

280

580

910

Присоединительные размеры, мм,




Межцентровое расстояние, D1

240

525

840

Диаметр отверстия, d

22

30

36

Диаметр отверстия, dp

182

430

735

Длина, l

200

300

350

Высота, h

300

550

600

Количество отверстий, n, шт

8

16

24

Масса*, кг, не более

95

320

900

*Длина L, L1 и масса уточняются при заказе.

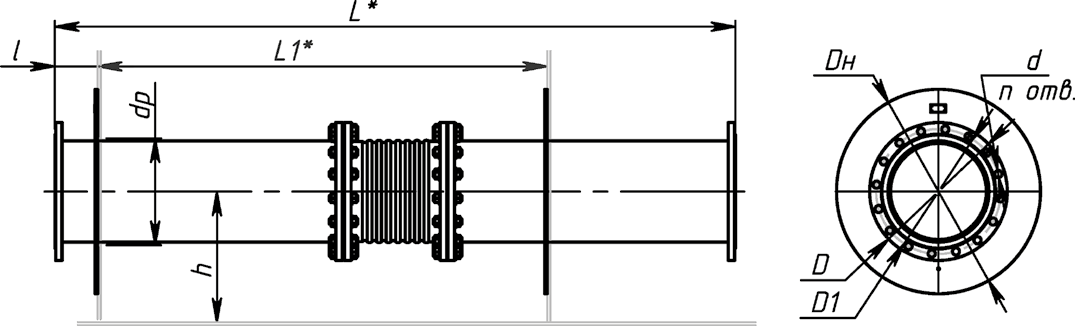

Габаритные и установочные размеры

Возможна поставка с ответным фланцем (фланцевой заглушкой), прокладкой и крепежом.


Опросный лист для заказа
