Труба подъёмная с понтоном ТПП


Труба подъёмная с понтоном ТПП

Труба подъёмная с понтоном ТПП

ОКПД2 28.99.39.190

ОКП 36 8911

Труба подъемная с понтоном  предназначена для забора топлива и других нефтепродуктов из верхнего слоя продукта, хранящегося в резервуаре.
Труба является комплектующим изделием вертикальных цилиндрических резервуаров для хранения нефти, высококачественного топлива и масел.
Труба подъемная выпускается в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.


Пример условного обозначения трубы при заказе:
ТПП-100/5.2-У ТУ 3689-019-00217633-98, где:
ТПП-труба подъемная с понтоном;
100- Номинальный диаметр DN;
5.2 - максимальный уровень налива, м;
У- климатическое исполнение.

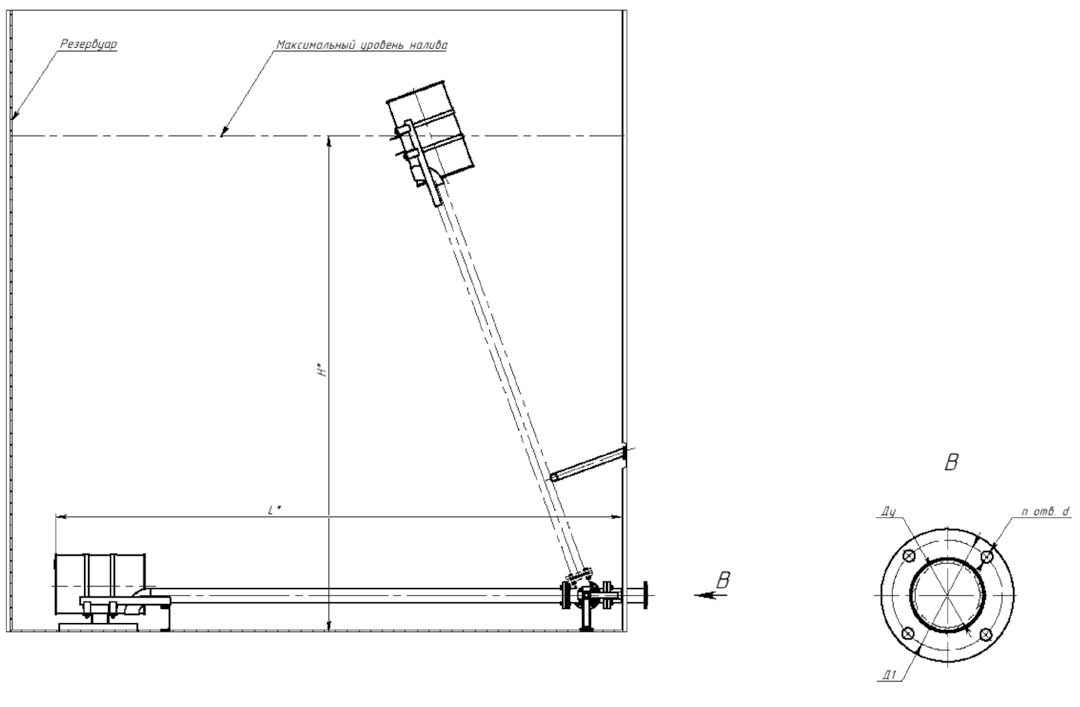

Габаритные и установочные размеры



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование обозначение параметров

Типоразмеры

ТПП-100

ТПП-150

ТПП-200

ТПП-250

ТПП-300

ТПП-350

ТПП-400

ТПП-500

Номинальный диаметр DN

100

150

200

250

300

350

400

500

Максимальный уровень налива, H*

5200

6200

7200

8200

9200

10200

11200

12200

Присоединительные размеры, мм:


Межцентровое расстояние, D1, мм

170

225

280

335

395

470

525

650

Диаметр отверстий, d, мм

18

22

26

30

33

Количество отверстий, n

4

8

12

16

20

Габаритные размеры, мм, не более:
Длина, L
Ширина
Высота

6000
1500
750

7000
1500
800

8000
1500
850

9000
1500
900

10000
2500
1000

11000
2500
1100

12000
2500
1150

13000
3000
1150

Масса, кг, не более*

250

300

500

700

1400

1600

1700

1800

* Примечание - Длина трубы заборной и масса трубы подъемной с понтоном ТПП уточняются и согласовываются с заказчиком.

Опросный лист для заказа


По вопросам закупки обращаться в отдел продаж, тел: (8452) 50-59-82, 50-59-83

Готов ответить на вопросы

Борбела Сергей Александрович

Зам. главного конструктора

Начальник КБ резервуарного оборудования

Тел.: +7 (8452) 50-60-22; +7 9378182053
