Шарниры ШЧ

Шарниры ШЧ

ОКПД2 28.99.39.190

ОКП 36 8911

Шарниры ШЧ для трубы подъемной предназначены для соединения подъемной трубы с приемо-раздаточным патрубком внутри резервуара с нефтепродуктами.
Шарниры выпускаются в климатическом исполнении Т и У категории размещения 1 по ГОСТ 15150-69.

Пример условного обозначения при заказе:
ШЧ-150 У ТУ 26-02-1083-88, где:
ШЧ – шарнир чугунный;
150 – номинальный диаметр DN;
У – климатическое исполнение.

Срок эксплуатации не менее 15 лет
Присоединительные размеры по ГОСТ 12817-80.
Возможна поставка в комплекте с ответными фланцами и крепежом.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Шифр

DN, мм

Габаритные размеры, мм, не более

Масса, кг,

не более

Крепежные

Длина L

Ширина B

Высота

шт.

диаметр

h

H

ШЧ-150

150

340

468

300

520

76

8

18

ШЧ-250

250

480

694

350

650

139

12

18

ШЧ-350

350

640

882

410

800

237

12

22

ШЧ-400

400

700

1040

500

900

256

16

30

ШЧ-500

500

830

1270

600

1000

376

20

33

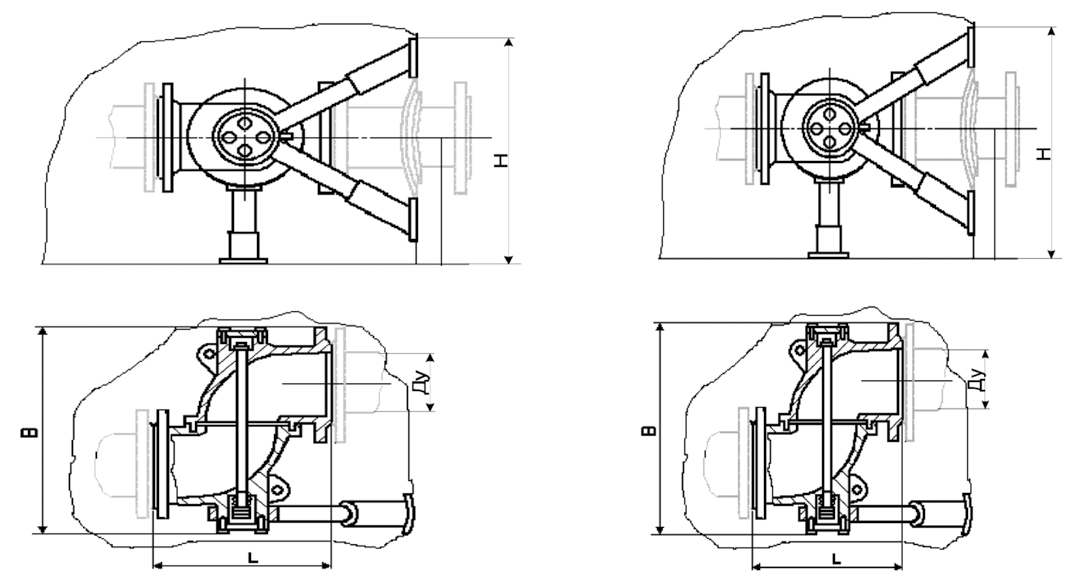

Габаритные и установочные размеры

Здесь можно скачать чертеж.

Опросный лист для заказа
