ОКП 36 8912 10

Предприятие АО «НЕФТЕМАШ»-САПКОН представляет новое поколение дыхательных клапанов “ЕРМАК” с верхним расположением огнепреградителя.

Клапаны дыхательные совмещенные “ЕРМАК” с верхним расположением кассеты огнепреградителя предназначены для герметизации газового пространства резервуара в режимах хранения, слива, налива и транзита нефти, нефтепродуктов и химических жидкостей.

Клапаны выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Клапаны работают, как в режиме дыхательных, так и предохранительных. При установке на резервуары дыхательных клапанов в качестве предохранительных последние должны быть того же типоразмера, что и дыхательные, и настроены на те же рабочие параметры.

Клапаны  “ЕРМАК” имеют ряд преимуществ перед традиционными клапанами типа КДС, а именно:

- упрощен способ замены кассеты огнепреградителя (достаточно просто откинуть защитную крышку);

- добавлена возможность вывода огнепреградителя из технологического процесса работы клапана, т.е. на осенне-зимний период не требуется демонтаж огнепреградителя, что значительно снижает эксплуатационные затраты;

- предусмотренна возможность откидывания крышки клапана с кассетой огнепреградителя для улучшения условий профилактических осмотров;

- упрощен способ монтажа диска отражателя.

Возможна поставка:
- с ответными фланцами, прокладками и крепежом;
- с монтажным патрубком;
- без диска отражателя;
- с окраской в корпоративные цвета.

 Пример условного обозначения при заказе:
Клапан дыхательный совмещенный “ЕРМАК”  Ду 500 УХЛ ТУ 26-02-1009-93, где:
Ду 500-условный проход, мм;
УХЛ – климатическое исполнение.

По требованию заказчика рабочие параметры клапана по давлению и вакууму могут быть
изменены на другие значения.
По заявке заказчика возможна поставка варианта клапана со штуцером для контроля рабочего вакуума.
В особых случаях комплектуются устройствами для  применения в качестве аварийного клапана
для сброса давления в резервуаре при интенсивном нагревании газового пространства
резервуара от пожара соседних резервуаров, кипения продукта внутри резервуара или его взрыва.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование параметров

"Ермак" 1500

"Ермак" 3000

Условный проход Ду, мм

150

200

250

350

500

250

350

500

Рабочее давление,

Па (мм вод. ст.), не более

2000(200)

Рабочий вакуум,

 Па (мм вод. ст.), не более

250(25)

Давление срабатывания,

Па (мм вод. ст.), не более

1500-1600(150-160)

Вакуум срабатывания,

Па (мм вод. ст.), не более

100-150(10-15)

Максимальная пропускная способность, м3/ч, не менее

450

750

1000

1300

1500

1100

2400

3000

Габаритные размеры,(мм), не более

Д

Н

1130

1100

1130

960

1130

900

1400

1250

1400

1150

Присоединительные размеры:

Межцентровое растояние Д1, мм

Диаметр отверстий d, мм

Количество отверстий n, шт.



225

18

4



280

18

4



335

18

6



445

22

6



600

22

16



335

18

6



445

22

6



600

22

16

Масса клапана, кг не более

150

172

198

245

265

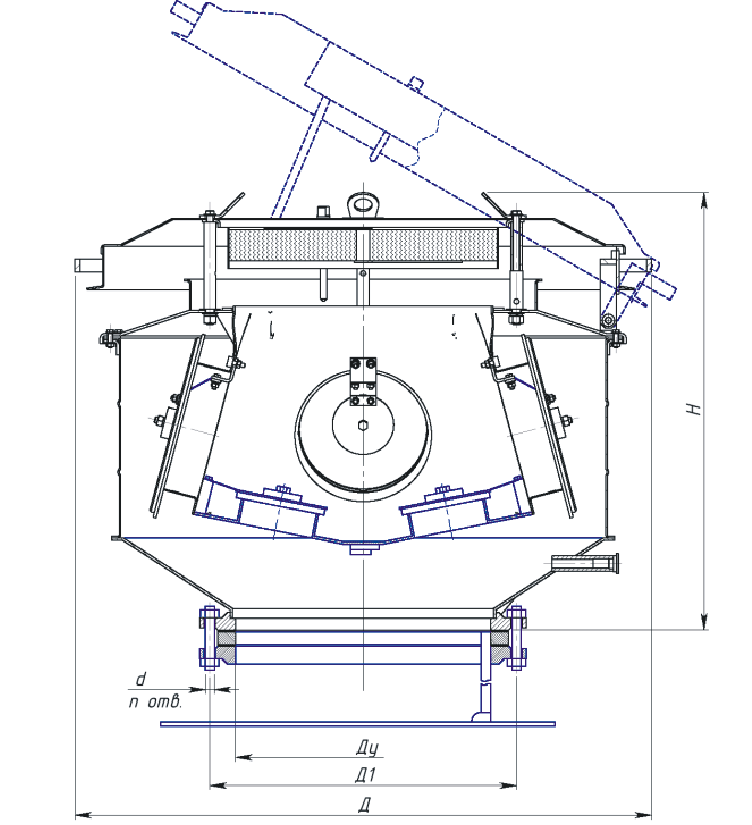

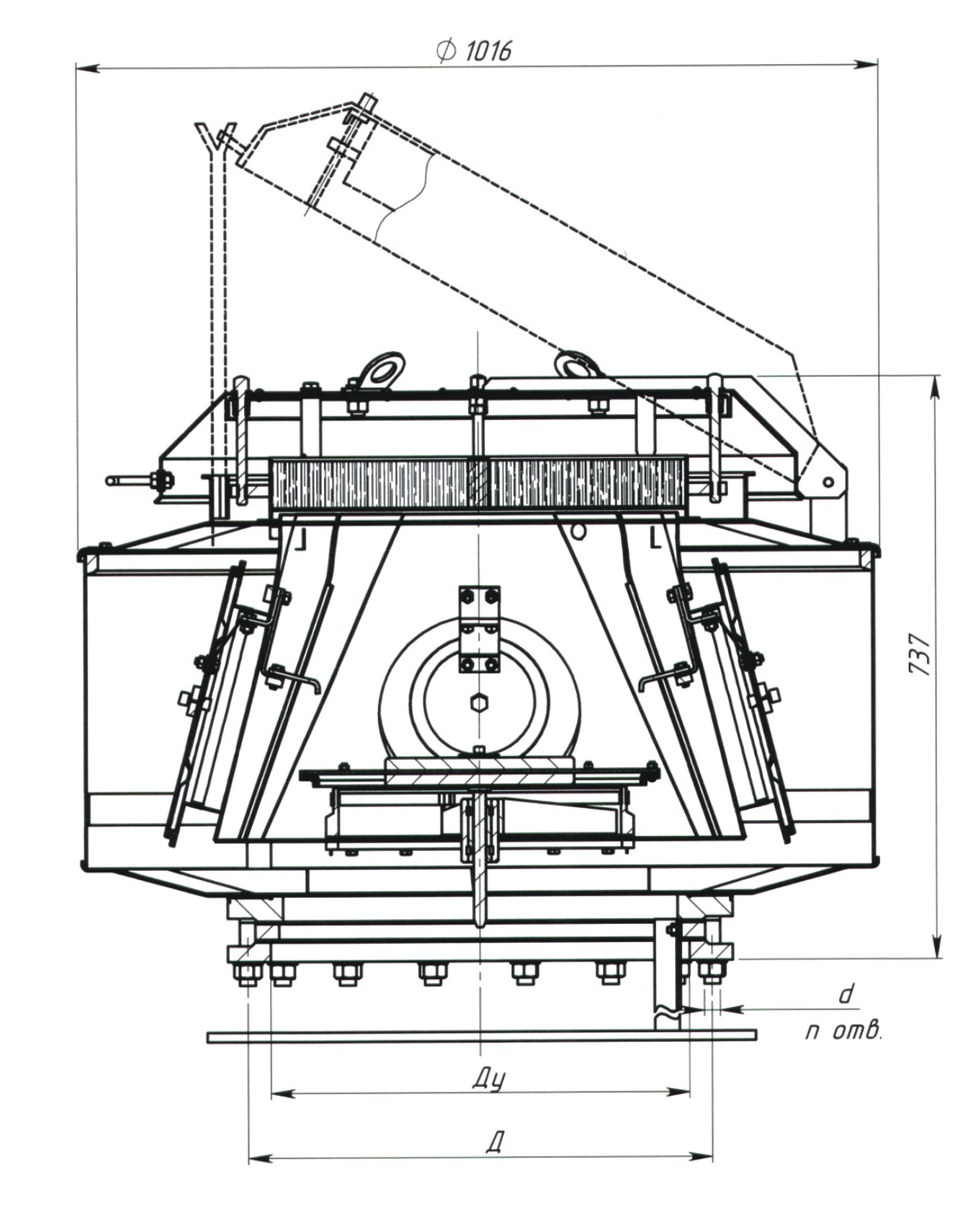

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ


АО «НЕФТЕМАШ»-САПКОН выполняет услуги по испытаниям кассет огнепреградителей и восстановлению работоспособности затворов вакуума и давления клапанов с последующей настройкой по герметичности.
