Перемешивающие устройства (мешалки)


Перемешивающие устройства (мешалки)

Мешалки предназначены для перемешивания жидкостей, приготовления однородных водных растворов, создания создания маловязких эмульсий, растворения или химической реакции в жидкой среде, гомогенизации легко подвижных жидкостей.
Стандартная конструкция включает в себя пропеллер, вал, привод, жесткое крепление мешалки к валу привода

Схема построения условного обозначения мешалки


1 Тип изделия
01 – трехлопастная
01М – трехлопастная модифицированная;
02 – четырехлопастная
03 – турбинная открытая
05 – шестилопастная
07 – лопастная
08 – шнековая
10 – рамная;
11 – ленточная
11С – ленточная со скребком
12 – гиперболическая
2. Индекс исполнения перемешивающего устройства
1 – разъемное
2 – неразъемное
3. Длина вала до 3500 мм (600, 700, 800, 1000, 1200, 1500, 2000, 2500, 3000)
4. Диаметр лопастей до 1250 мм (120, 130, 140, 150, 160, 200, 300, 400, 500, 600, 700, 1000)
5. Частота вращения: от 50 до 1500 об/мин
6. Материал перемешивающего устройства
Д – сталь Ст3сп4 ГОСТ 380
Д1 – сталь 09Г2С ГОСТ 19281
Е – сталь 10Х17Н13М2Т ГОСТ 5632
К – сталь 12Х18Н10Т ГОСТ 5632;
Е1 – сталь 08Х22Н6Т ГОСТ 5632
КМ – композитный материал
7. Климатическое исполнение и категория размещения по ГОСТ 15150
8. Комплектация по специальным требованиям заказчика
9. Исполнение мешалки по взрывозащите
Ех – взрывозащищенное исполнение
А – общепромышленное исполнение)
10. Обозначение технических условий

ТИХОХОДНЫЕ МЕШАЛКИ

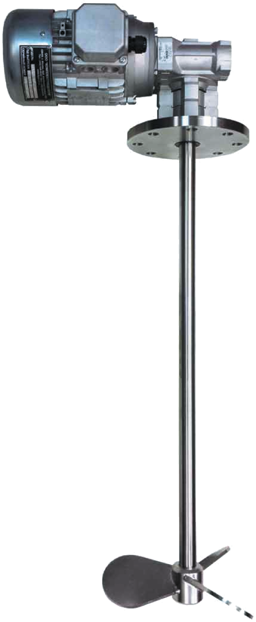

Тихоходная вертикальная мешалка с приводом от мотор-редуктора предназначена для бережного перемешивания маловязких и средневязких продуктов
Для наилучшего качества перемешивания рекомендуется использовать вертикальную цилиндрическую емкость с коническим или полусферическим днищем
Мешалка устанавливается в емкость сверху, по оси емкости или со смещением от оси (в зависимости от задачи, продукта и модели мешалки). В процессе работы поток продукта направляется мешалкой к днищу емкости, отражается от него и поднимается вверх по стенкам емкости
Использование мотора-редуктора в качестве привода позволяет существенно снизить потребляемую мощность электродвигателя

Типовые задачи
смешивание и перемешивание продуктов, поддержание однородности, поднятие осадка со дна емкости

Перемешиваемые продукты
жидкости и водные растворы различной степени вязкости, продукты склонные к вспениванию

Технические характеристики
Мощность привода: 0,75-3 кВт
Частота вращения вала мешалки: 14-200 об/мин.
Диаметры пропеллеров: 200-600 мм
Опорный фланец: DN100 (наружный диаметр 220 мм, межосевой диаметр 180 мм);
Объем емкости: 0,5-10 м3
Давление в емкости: атмосферное
Уплотнение вала: манжета NBR
Возможна установка нескольких пропеллеров на одном валу


СКОРОСТНЫЕ МЕШАЛКИ

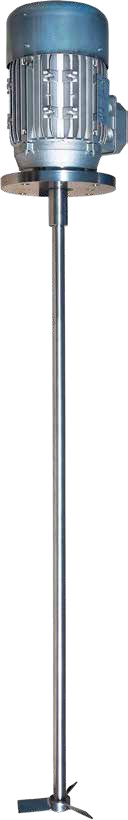

Скоростная вертикальная мешалка с прямым приводом предназначена для интенсивного перемешивания маловязких продуктов
Для наилучшего качества перемешивания рекомендуется использовать вертикальную цилиндрическую емкость с коническим или полусферическим днищем
Мешалка устанавливается в емкость сверху, вертикально. Для того чтобы продукт не вовлекался в круговое вращение, и не образовывалась воронка, рекомендуется устанавливать мешалку не по центральной оси емкости, а со смещением (например, на середину радиуса емкости), либо использовать емкость с внутренними вертикальными отражательными перегородками
В процессе работы поток продукта направляется мешалкой вниз, к днищу, отражается от него и по противоположной вертикальной стенке емкости поднимается вверх
Использование высокоскоростного мотора в качестве привода позволяет создать мощный поток продукта даже при использовании пропеллера небольшого диаметра

Типовые задачи
смешивание и перемешивание продуктов, поддержание однородности, поднятие осадка со дна емкости, растворение сухих веществ в жидкостях

Перемешиваемые продукты
вода, невязкие водные растворы и другие, не склонные к вспениванию, жидкости

Технические характеристики
Мощность привода: 0,37-1,5 кВт
Частота вращения вала мешалки: 1000 или 1500 об/мин
Длина вала: до 1000 мм
Диаметр пропеллера: 80-200 мм
Объем емкости: 50-1500 л
Давление в емкости: атмосферное
Уплотнение вала: манжета NBR
