ОКП 36 8351
Каплеуловители предназначены для дегазации нефти и очистки попутного газа в установках сбора и подготовки продукции нефтяных месторождений, а также в других аппаратах технологиях разделения воздуха и газа от жидкостей, очистки дымовых газов и газовых выбросов.
Сетчатый каплеуловитель изготавливается с применением сетчатого гофрированного рукава РСГ (п.3).
Конструкция сетчатого каплеуловителя обладает хорошей сепарирующей способностю за счет организации стока жидкости из слоя насадки. Рекомендуется для замены сетчатых насадок в ректификационных, абсорбционных, отпарных и других колонных аппаратах, а также в нефтегазовых и газовых сепараторах, установках гидроочистки дизельного топлива, скрубберах установок разделения воздуха и жидкостей.
Применяются в отраслях:
- нефтегазодобывающая
- нефтегазоперерабатывающая
- нефтехимическая
- химическая
- металлургическая
- энергетическая
Пример условного обозначения при заказе:
СК 1 ТУ 3689-030-00217633-99, где:
СК - сетчатый каплеуловитель;
1- конструктивное исполнение.
Технические характеристики
|
Наименование показателей
|
Величина показателей
|
|
Эффективность сепарации, г/нм3, не более
|
0,05
|
|
Гидравлическое сопротивление, Па, не более
|
100
|
|
Кол-во слоев РСГ
|
40
|
|
Материал исполнения:
|
|
|
корпуса
|
08Х13
|
|
рукава сетчатого
|
12Х18Н10Т
|
|
Толщина проволоки сетчатого рукава, мм
|
0,3
|
|
Срок службы, лет, не менее
|
5
|
|
Масса, кг, не более
|
5,5
|

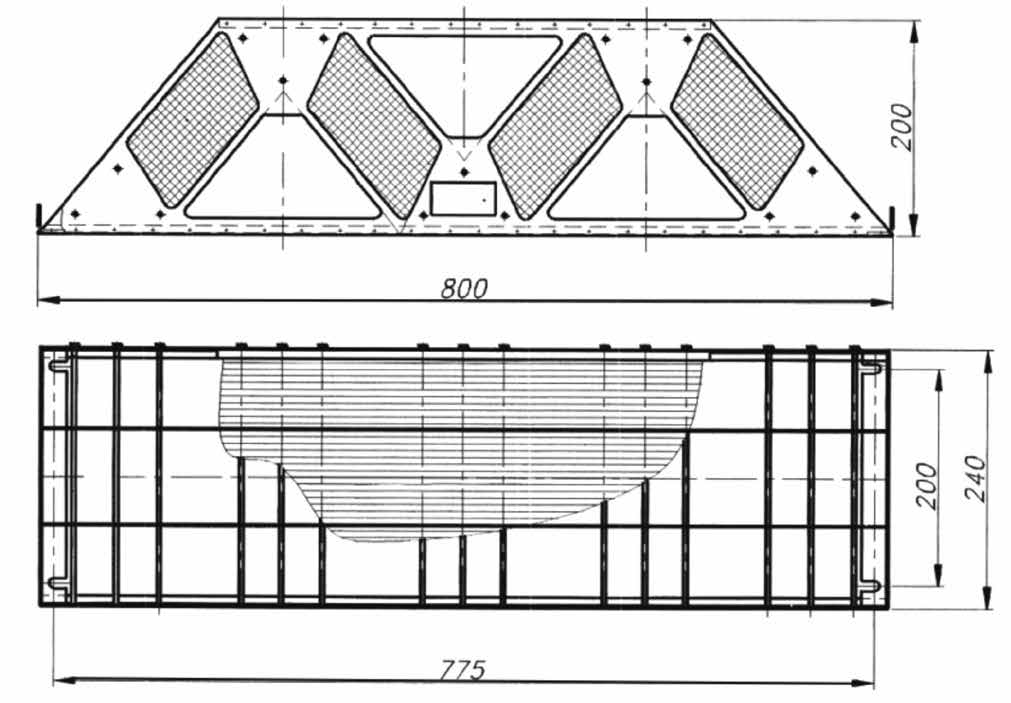

Габаритные и установочные размеры
