ОКП 374250

Клапаны предохранительные типа ПКМ предназначены для защиты устройств и элементов гидравлических систем от разрушения при аварийном превышении давления.
     В пределах своих характеристик клапаны могут использоваться для систем с токсичными, агрессивными, горючими и легковоспламеняемыми жидкостями с температурой от 233К (минус 400С) до 383К (+1100С) и кинематической вязкостью не более 8х10-4 м2/с (8 см2/с), не имеющих твердых включений, не вызывающих химического разрушения материалов проточной части из сталей (в зависимости от исполнения) 12Х18Н10Т, 10Х17Н13М2Т ГОСТ 5632-72,
09Г2С ГОСТ 19281-89


Пример условного обозначения при заказе:
ПКМ-6-100К Рн 80-У1 ТУ3742-047-00217633-2009
ПКМ — предохранительный -П, клапан -К, мембранный -М;
6, 9, 15 — параметров условного прохода, мм;
50, 100, 160, 250- максимального давления срабатывания в кгс/см2
Исполнение по материалу проточной части: Е, К, Д.
80- давления настройки (Рн) по заказу потребителя;
У- климатическое исполнение (У,УХЛ );
1, 2, 3, 4 – категория размещения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

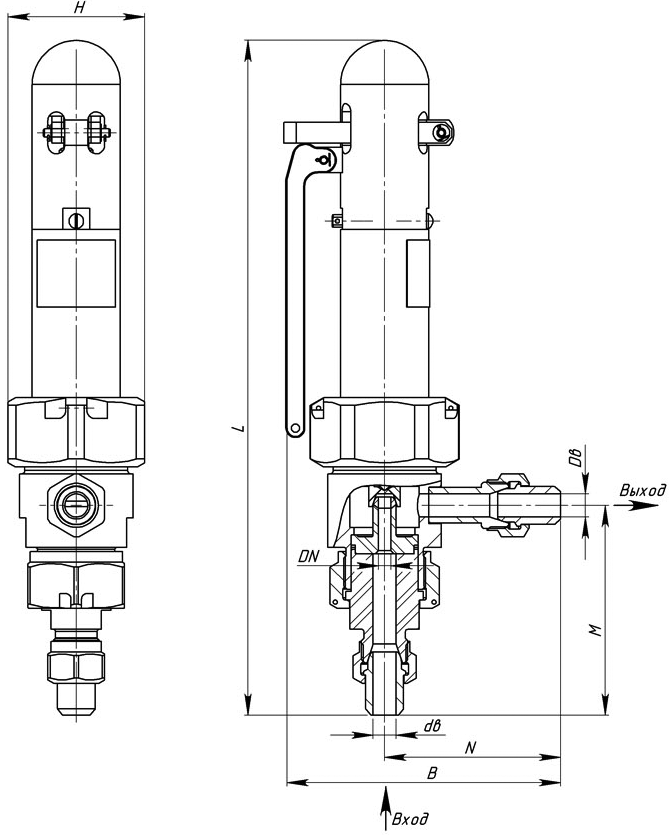

Условное обозначение	Номинальный диаметр,DN	Площадь седла, S,мм2	Диапазон настройки давления срабатывания,Мпа (кгс/см2)	Масса, кг, не более	Габаритные размеры, мм BxHxL (рис.1)	Диаметр выходного патрубка, Dв, мм	Диаметр входного патрубка, Dв, мм	Размер N, мм	Размер М, мм
ПКМ-6-50 (Е,Д,К)	6	95	0,5-5 (5-50)	3,2	131х65х312	11	11	84	102
ПКМ-6-100 (Е,Д,К)	6	95	5-10 (50-100)	3,2	131х65х312	11	11
ПКМ-6-160 (Е,Д,К)	6	95	10-16 (100-160)	3,2	131х65х312	11	11
ПКМ-6-250 (Е,Д,К)	6	95	16-25 (160-250)	3,2	131х65х312	11	11
ПКМ-9-50 (Е,Д,К)	9	176	0,5-5 (5-50)	3,9	137х65х325	19	11	91	104
ПКМ-9-100 (Е,Д,К)	9	176	5-10 (50-100)	3,9	137х65х325	19	11
ПКМ-9-160 (Е,Д,К)	9	176	10-16 (100-160)	3,9	137х65х325	19	11
ПКМ-15-50 (Е,Д,К)	15	314	0,5-5 (5-50)	4,6	188х65х328	32	15	147	117
ПКМ-15-100 (Е,Д,К)	15	314	5-10 (50-100)	4,6	188х65х328	32	15

Сертификаты соответствия ТРТС и руководство по эксплуатации смотрите на www.sapcon.ru.
